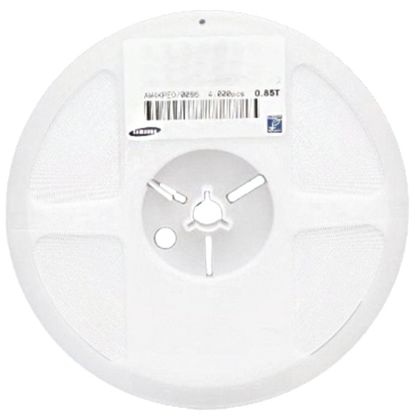

CIM10U601NC图片1

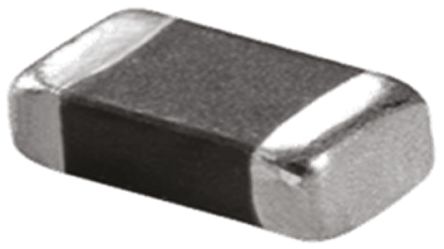

CIM10U601NC图片2

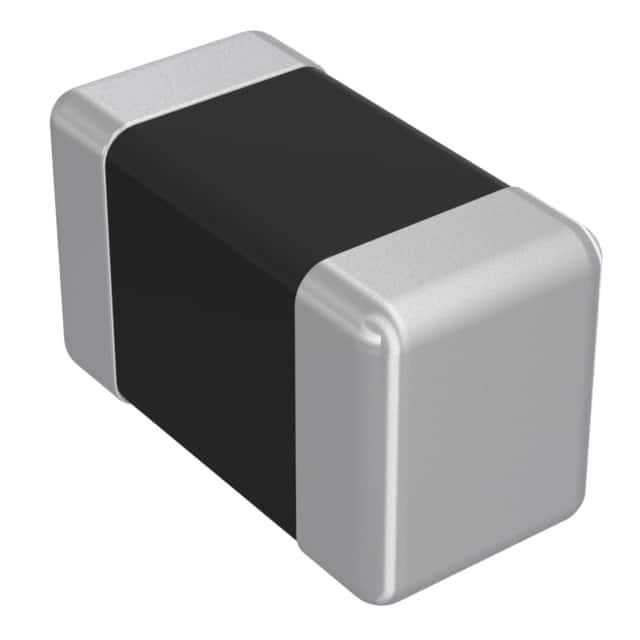

CIM10U601NC图片3

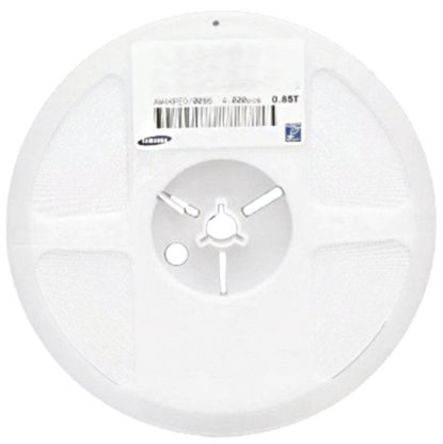

CIM10U601NC图片4
CIM10U601NC图片5
CIM10U601NC图片6
CIM10U601NC图片7
CIM10U601NC图片8
CIM10U601NC概述

贴片式 0603 铁氧体磁珠 CIM10 系列CIM10 系列闭合磁路配置可避免串扰,适用于高密度印刷电路板 完美的形状适用于自动安装,无需定向 用于防止应用对计算机、打印机、VCR、电视和手机产生高频 EMI ### 磁珠 - 表面安装

贴片式 0603 磁珠 CIM10 系列

CIM10 系列闭合磁路配置可避免串扰,适用于高密度印刷电路板

完美的形状适用于自动安装,无需定向

用于防止应用对计算机、打印机、VCR、电视和手机产生高频 EMI


得捷:
FERRITE BEAD 600 OHM 0603 1LN


欧时:
Samsung Electro-Mechanics CIM10U601NC CIM10 系列 铁氧体磁珠, 600Ω阻抗 @ 100 MHZ, 0603 1608M封装


艾睿:
Ferrite Beads Multi-Layer 600Ohm 25% 100MHz 300mA 450mOhm DCR 0603 T/R


安富利:
Ind Chip Bead Multi-Layer 600Ohm 25% 100MHz Ferrite 500mA 0603 Paper T/R


Verical:
Ferrite Beads Multi-Layer 600Ohm 25% 100MHz 0.5A 0.38Ohm DCR 0603 T/R


儒卓力:
**CIM10 600R 500mA 25% Rdc=0,38R **


Win Source:
FERRITE BEAD 600 OHM 0603 1LN / 600 Ohms @ 100 MHz 1 Ferrite Bead 0603 1608 Metric 500mA 380mOhm


CIM10U601NC中文资料参数规格
技术参数

额定电流 500 mA

测试频率 100 MHz

电阻DC) 0.38 Ω

额定电流Max 500 mA

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 380 mΩ

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 1608

封装 0603

外形尺寸

长度 1.6 mm

宽度 0.8 mm

高度 0.8 mm

封装公制 1608

封装 0603

物理参数

材质 Ferrite

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

CIM10U601NC引脚图与封装图
CIM10U601NC引脚图
CIM10U601NC封装图
CIM10U601NC封装焊盘图
在线购买CIM10U601NC
型号: CIM10U601NC
制造商: Samsung 三星
描述:贴片式 0603 铁氧体磁珠 CIM10 系列 CIM10 系列闭合磁路配置可避免串扰,适用于高密度印刷电路板 完美的形状适用于自动安装,无需定向 用于防止应用对计算机、打印机、VCR、电视和手机产生高频 EMI ### 磁珠 - 表面安装
替代型号CIM10U601NC
型号/品牌 代替类型 替代型号对比

CIM10U601NC

Samsung 三星

当前型号

当前型号

BLM18AG601SN1D

村田

功能相似

CIM10U601NC和BLM18AG601SN1D的区别

BLM18EG601SN1D

村田

功能相似

CIM10U601NC和BLM18EG601SN1D的区别

BK1608HW601-T

太诱

功能相似

CIM10U601NC和BK1608HW601-T的区别
