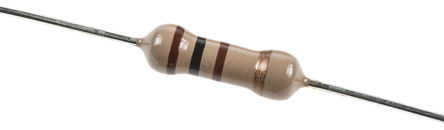

TE CONNECTIVITY CFR50J100R 通孔电阻器, CFR系列, 100 ohm, 500 mW, ± 5%, 350 V, 轴向引线
0.5W - CFR50 系列，轴向
CFR 系列为优质碳膜器，其陶瓷芯具有较高的氧化铝含量，提供碳膜产品不常见的功率尺寸比 CFR 系列由 1Ω 至 10MΩ 提供 5 种额定功率。
最小外壳尺寸 CFR16 具有 0.25 W 满额定功率
低成本与高度可靠相结合，使这些元件适用于大多数类型的电路，包括音频、通信、测量和计算机应用
70°C 时功率 | 0.66W
---|---
电阻容差 | ±5%
温度系数
R<10
R>10 |
0 → +200ppm/° C
0 → -1200ppm/° C
工作温度 | \- 55 ° C → +155 ° C
极限元件电压 | 350V 直流
绝缘电阻 | 1000 MΩ
过载电压 | 700V 直流（最大值）
介电强度 | 700V 直流
主体长度 | 8.5 mm
主体直径 | 3.2 mm
引线长度 | 26 mm
引线直径 | 0.54 mm
额定电压DC 350 V
容差 ±5 %
额定功率 500 mW
电阻 100 Ω
阻值偏差 ±5 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 350 V
安装方式 Through Hole
封装 轴向引线
长度 9 mm
直径 Φ3.00mm
脚长度 28 mm
封装 轴向引线
工作温度 -55℃ ~ 155℃
温度系数 -450ppm/℃ ~ 0ppm/℃
产品生命周期 Active
包装方式 Bulk
最小包装 3000
RoHS标准 RoHS Compliant
含铅标准 无铅
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CFR50J100R TE Connectivity 泰科 | 当前型号 | 当前型号 |
MCCFR0S2J0101A20 Multicomp | 类似代替 | CFR50J100R和MCCFR0S2J0101A20的区别 |
MCF 0.5W 100R Multicomp | 类似代替 | CFR50J100R和MCF 0.5W 100R的区别 |
OL1015 Ohmite | 功能相似 | CFR50J100R和OL1015的区别 |
