CLP-105-02-G-D概述

板至板连接, 1.27 mm, 10 触点, 插座, CLP Series, 表面安装　, 2 排

公司的CLP系列是一款Tiger Claw薄型坚固可靠插座条. 这款表面安装插座条可连接Samtec FTSH, FTS和FW系列.

.: 间距:1.27mm 每排2至50个触点, 双排-D

.: 工作温度范围: -55°C至125°C

.: 磷青铜触芯材质

.: 黑色液晶聚合物绝缘材料

.: 额定电压: 240VAC/340VDC

.: 符合UL E111594标准

.: 10µ英寸镀金触芯

.: 100次连接周期

CLP-105-02-G-D中文资料参数规格

技术参数

触点数 10

极性 Female

触点电镀 Gold

额定电流 3.3A/触头

排数 2

针脚数 10

拔插次数 100

额定电流Max 3.4A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 240VAC, 330VDC

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

封装 -

引脚间距 1.27 mm

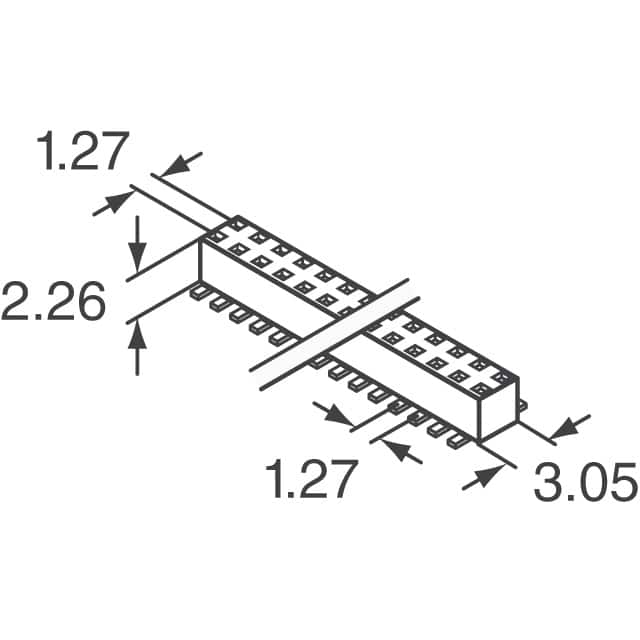

外形尺寸

长度 6.78 mm

宽度 3.05 mm

高度 2.29 mm

封装 -

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, -, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

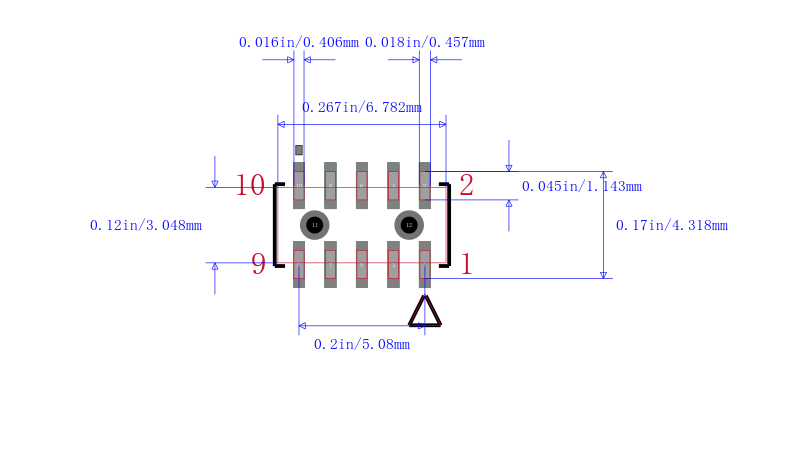

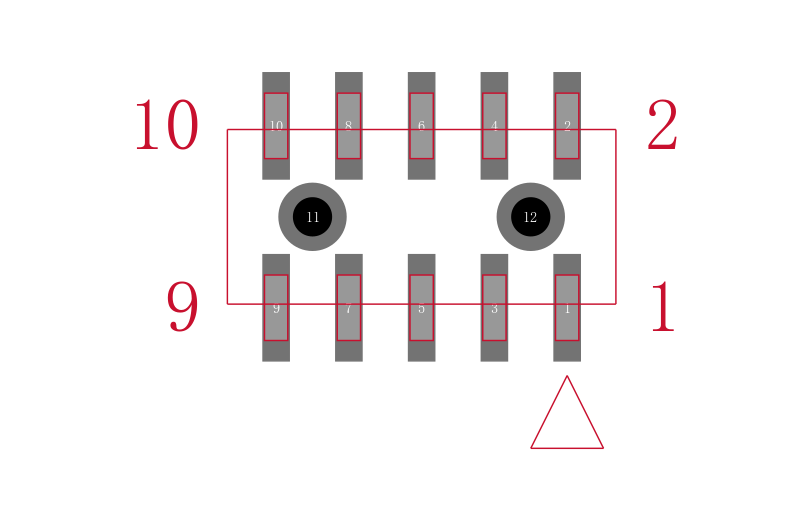

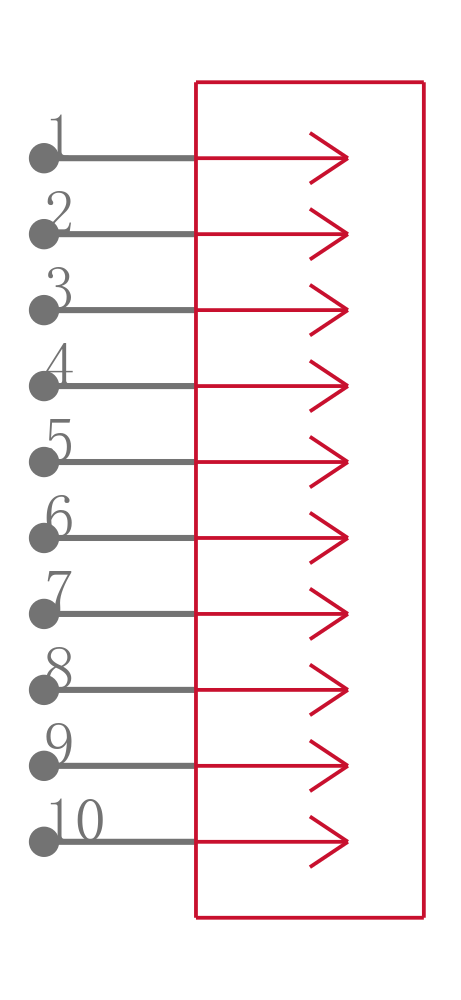

CLP-105-02-G-D引脚图与封装图
