CLP-105-02-F-D参数规格_中文资料_数据手册PDF

CLP-105-02-F-D概述

SAMTEC CLP-105-02-F-D 板至板连接, CLP系列, 10 触点, 插座, 1.27 mm, 表面安装　, 2 排

The is a 10-way 2-row low profile dual-wipe Socket with gold flash on contact, matte tin on tail, black liquid crystal polymer insulator and phosphor bronze contact.

.: Pitch spacing is 1.27mm 2 to 50 contacts per row with double row -D

.: High operating temperature range of -55°C to 125°C

.: Contact material is phosphor bronze

.: Black liquid crystal polymer insulator material

.: Voltage rating is 240VAC/340VDC

.: Complies with UL E111594 standard

.: Gold flash plated contacts

CLP-105-02-F-D中文资料参数规格

技术参数

触点数 10

极性 Female

触点电镀 Gold

排数 2

针脚数 10

拔插次数 100

额定电流Max 3.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Surface Mount

引脚间距 1.27 mm

外形尺寸

长度 6.78 mm

宽度 3.05 mm

高度 2.29 mm

引脚间距 1.27 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, 工业, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

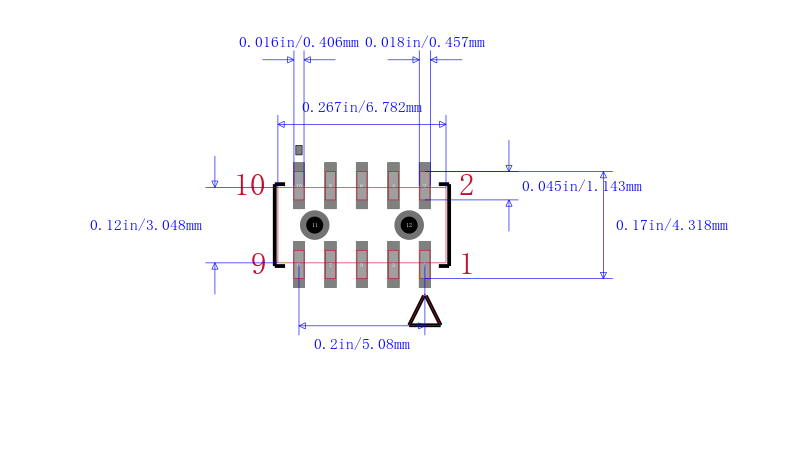

CLP-105-02-F-D引脚图与封装图

在线购买CLP-105-02-F-D

型号： CLP-105-02-F-D

制造商： Samtec 申泰电子

描述：SAMTEC CLP-105-02-F-D 板至板连接, CLP系列, 10 触点, 插座, 1.27 mm, 表面安装　, 2 排

立即咨询

替代型号CLP-105-02-F-D

型号/品牌	代替类型	替代型号对比
CLP-105-02-F-D Samtec 申泰电子	当前型号	当前型号
CLP-105-02-G-D-TR 申泰电子	完全替代	CLP-105-02-F-D和CLP-105-02-G-D-TR的区别
M50-3150542R Harwin	类似代替	CLP-105-02-F-D和M50-3150542R的区别
CLP-105-02-L-D 申泰电子	功能相似	CLP-105-02-F-D和CLP-105-02-L-D的区别
