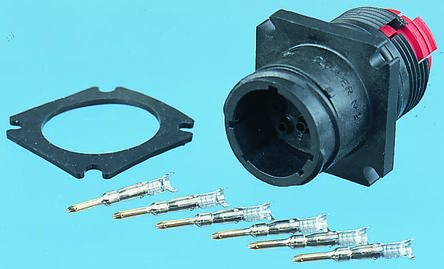

CL1M3201图片1

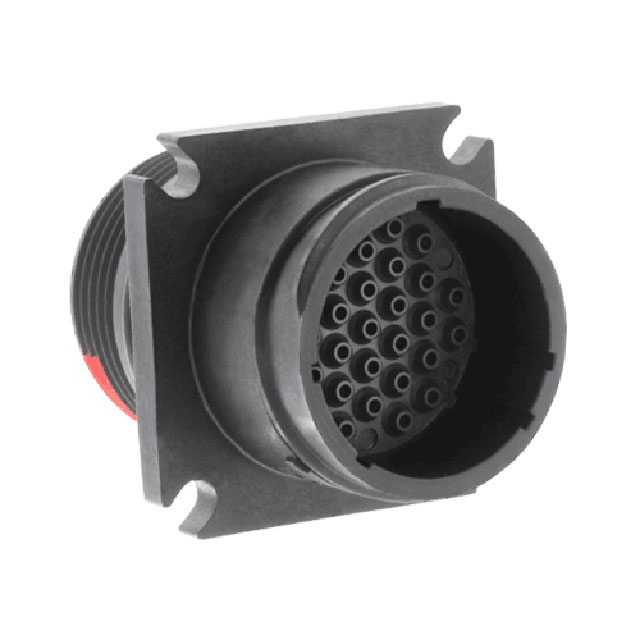

CL1M3201图片2
CL1M3201图片3
CL1M3201图片4
CL1M3201图片5
CL1M3201图片6
CL1M3201概述

SOURIAU  CL1M3201  圆形连接器外壳, Clipper系列, 插座, 31 路, 公, 面板安装, 3-31

面板外壳

面板安装尺寸可与 MIL-C-5015 尺寸互换安装(参见兼容表)。 插头可能是前部或后部安装,面板厚度最大为 4 mm。 触点是后部插入,并被外壳锁定固定板夹住,单独提供它们,通常为 220-2810(1mm 直径和 20AWG)或 175-3963(1.6mm 直径和 16 AWG)。 密封衬垫应该单独购买,通常为 175-3985。

### 注

电缆插座只能与面板插头配用。 电缆插头只能与面板插座配用。

### Clipper 系列

塑料工业连接器,提供 IP67 密封。 系统为连接器外壳提供一个固定板系统,允许压接触点进行便捷的插入/拔取,不需用工具。 触点必须单独购买。 电缆安装插座能接受直向电缆夹、导管适配器或密封盖,提供使用上的重大弹性。 为了增强安全性,连接器设计为防磨擦:这是为了保证连接器在可能耦合或松开的情况下不会损坏触点,即使有必要用到盲匹配。 提供高密度格式,使用 1mm 触点。

CL1M3201中文资料参数规格
技术参数

触点数 31

极性 Male

触点电镀 Gold over Nickel

针脚数 31

工作温度Max 125 ℃

工作温度Min -40 ℃

封装参数

安装方式 Panel

物理参数

外壳颜色 Black

触点材质 Copper Alloy

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买CL1M3201
型号: CL1M3201
制造商: Souriau 苏里奥
描述:SOURIAU  CL1M3201  圆形连接器外壳, Clipper系列, 插座, 31 路, 公, 面板安装, 3-31
