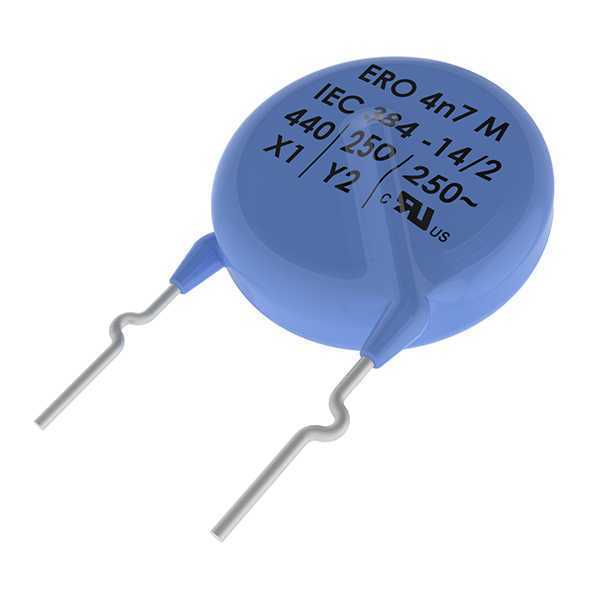

C967U682MYVDBA7317图片1

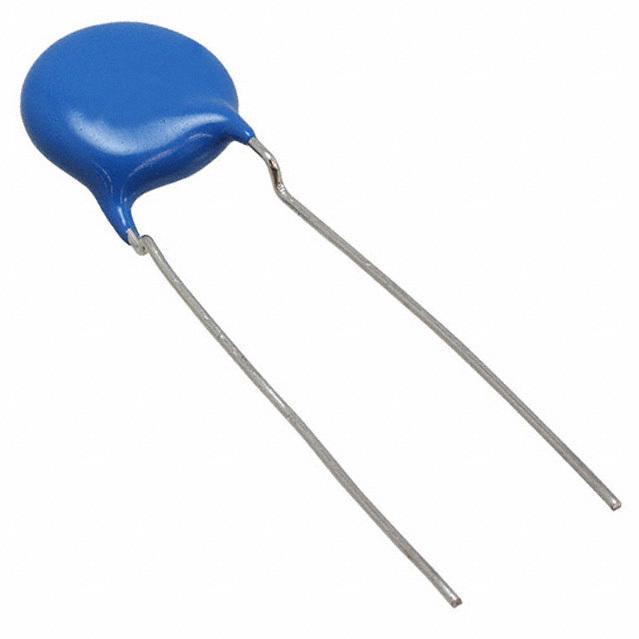

C967U682MYVDBA7317图片2
C967U682MYVDBA7317图片3
C967U682MYVDBA7317图片4
C967U682MYVDBA7317图片5
C967U682MYVDBA7317图片6
C967U682MYVDBA7317图片7
C967U682MYVDBA7317图片8
C967U682MYVDBA7317概述

X1/Y2 陶瓷盘 900 系列KEMET 的 900 系列封装径向通孔陶瓷盘式电容器经安全标准认证 IEC 60384-14,设计用于干扰抑制和交流线路滤波应用。还特别适用于电源抑制线路干扰。 **特点和优势:** 可靠操作,高达 125°C X1/Y2 类 5.0 mm、7.5 mm 和 10 mm 引线间距 无铅 Pb、无卤素,符合 RoHS 标准 电容型号从 2.0 pF 到 10000 pF 可用电容容差为 ±0.25 pF、±0.5 pF、±5%、±10%、和 ±20% 高可靠性 预成型(压接)或直引线配置 非极性设备,尽量减少安装问题 典型应用包括: 线路到线路(X 类)过滤 线路到接地(Y 类)过滤 天线耦合 初级和次级耦合(切换电源) 线路干扰抑制(电动机和电机控制、继电器、开关电源和反相器) ### Y 级 - Y2 X1, X2

X1/Y2 陶瓷盘 900 系列

KEMET 的 900 系列封装径向通孔陶瓷盘式器经安全标准认证 IEC 60384-14,设计用于干扰抑制和交流线路滤波应用。还特别适用于电源抑制线路干扰。

**特点和优势:**

可靠操作,高达 125°C

X1/Y2 类

5.0 mm、7.5 mm 和 10 mm 引线间距

无铅 Pb、无卤素,符合 RoHS 标准

电容型号从 2.0 pF 到 10000 pF

可用电容容差为 ±0.25 pF、±0.5 pF、±5%、±10%、和 ±20%

高可靠性

预成型(压接)或直引线配置

非极性设备,尽量减少安装问题

典型应用包括:

线路到线路(X 类)过滤

线路到接地(Y 类)过滤

天线耦合

初级和次级耦合(切换电源)

线路干扰抑制(电动机和电机控制、继电器、开关电源和反相器)

C967U682MYVDBA7317中文资料参数规格
技术参数

额定电压DC 400 V

额定电压AC 250V, 400V

电容 0.0068 µF

容差 ±20 %

电介质特性 Y5V

工作温度Max 125 ℃

工作温度Min -40 ℃

额定电压 400 VAC

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, Disc

引脚间距 7.50 mm

外形尺寸

长度 13 mm

宽度 5 mm

高度 13 mm

直径 Φ13.00mm

封装 Radial, Disc

引脚间距 7.50 mm

厚度 5 mm

物理参数

材质 Y5V/-30℃~+85℃

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Ammo Pack

制造应用 安全

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

C967U682MYVDBA7317引脚图与封装图
C967U682MYVDBA7317引脚图
C967U682MYVDBA7317封装图

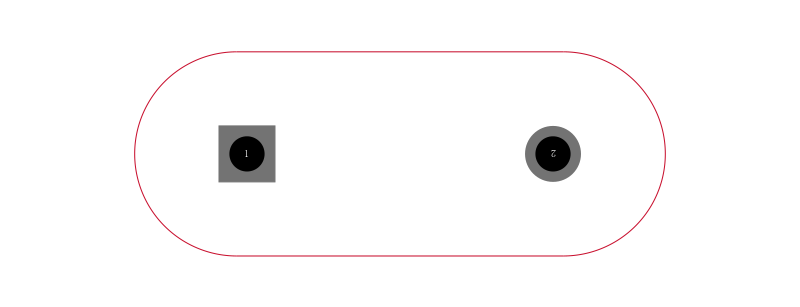

C967U682MYVDBA7317封装焊盘图
