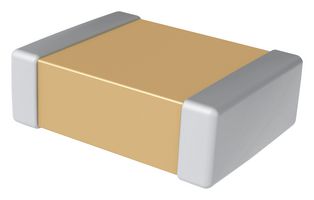

C1210C333KFRACTU图片1

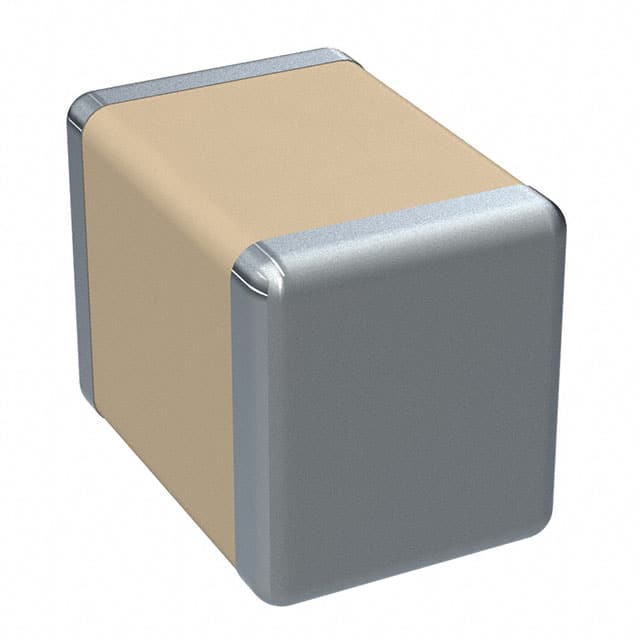

C1210C333KFRACTU图片2

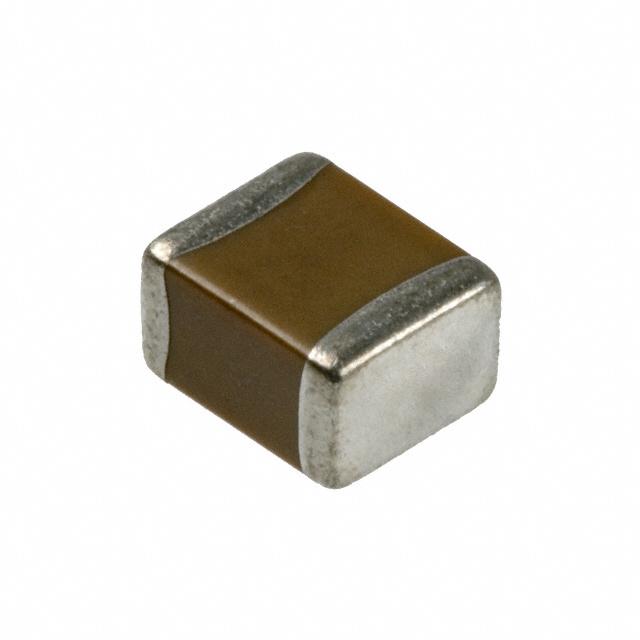

C1210C333KFRACTU图片3

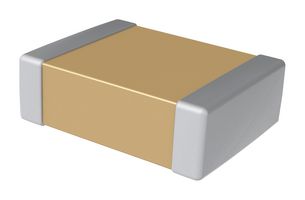

C1210C333KFRACTU图片4
C1210C333KFRACTU图片5
C1210C333KFRACTU图片6
C1210C333KFRACTU图片7
C1210C333KFRACTU图片8
C1210C333KFRACTU概述

多层陶瓷电容器, 表面贴装, 高电压, 33000 pF, 1.5 kV, 1210 [3225 公制], ± 10%, X7R, C系列KEMET

KEMET品牌的X7R电介质高电压表面安装MLCC具有125°C最高工作温度, 被认定是"温度稳定". 电子工业联盟 EIA将X7R电介质定性为II类材料. 该类材料的组件是固定的陶瓷介质, 适用于并联或去耦应用, 或用于频率鉴别电路, 其中Q与电容特性的稳定性并不重要. X7R相对于时间与电压表现出可预测的电容变化, 并且电容值受环境温度影响较小. -55°C至+125°C, 电容值变化限制在±15%.

C1210C333KFRAC7800

.
工作温度范围为-55°C至+ +125°C
.
电容值范围: E24十进制值, 10pF至560nF
.
DC额定电压: 500V至3000V
.
可选外壳尺寸: EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220与2225
.
在高频率下具有卓越性能, 低ESR与ESL
.
业界领先的CV值
.
业界领先的CV值
.
非极化设备, 减少安装问题
C1210C333KFRACTU中文资料参数规格
技术参数

额定电压DC 1.50 kV

绝缘电阻 3.03 GΩ

电容 33000 pF

容差 ±10 %

电介质特性 X7R

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 1.5 kV

封装参数

安装方式 Surface Mount

封装公制 3225

封装 1210

外形尺寸

长度 3.2 mm

宽度 3.2 mm

高度 2.5 mm

封装公制 3225

封装 1210

物理参数

介质材料 Ceramic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 Power Management, Consumer Electronics, 便携式器材, 消费电子产品, SMPS 过滤器, 电源管理, 工业, Industrial, Portable Devices, 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准

REACH SVHC版本 2015/06/15

数据手册

C1210C333KFRACTU引脚图与封装图
C1210C333KFRACTU引脚图
C1210C333KFRACTU封装图

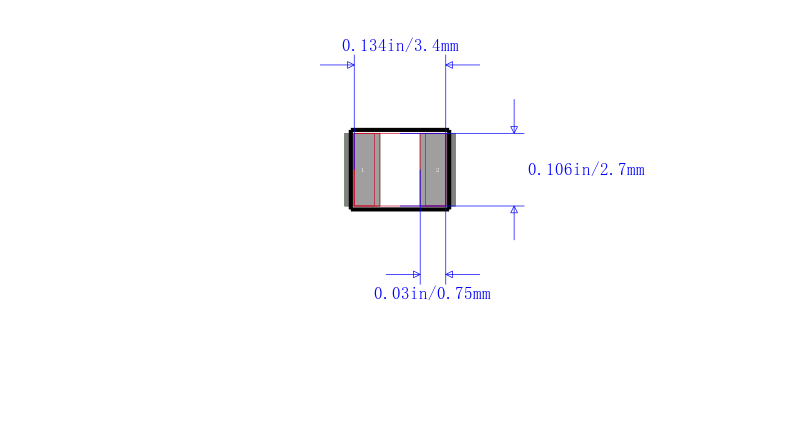

C1210C333KFRACTU封装焊盘图
