CLE-143-01-G-DV

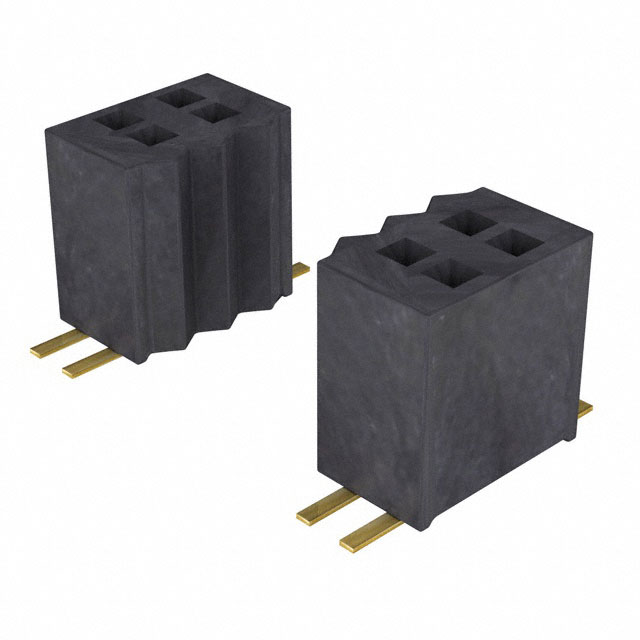

CLE-143-01-G-DV图片1
CLE-143-01-G-DV图片2
CLE-143-01-G-DV图片3
CLE-143-01-G-DV图片4
CLE-143-01-G-DV图片5
CLE-143-01-G-DV概述

Conn Socket Strip SKT 86POS 0.8mm Solder ST SMD

86 Position Receptacle, Pass Through Connector Surface Mount


得捷:
CONN RCPT 86POS 0.031 GOLD SMD


艾睿:
Conn Socket Strip SKT 86 POS 0.8mm Solder ST SMD Tube


安富利:
Conn Socket Strip SKT 86 POS 0.8mm Solder ST SMD


Newark:
# SAMTEC  CLE-143-01-G-DV  Board-To-Board Connector, 0.8 mm, 86 Contacts, Receptacle, CLE Series, Surface Mount, 2 Rows


CLE-143-01-G-DV中文资料参数规格
技术参数

触点数 86

极性 Female

触点电镀 Gold

排数 2

针脚数 86

额定电流Max 2.7A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

接触电阻Max 15 mΩ

封装参数

安装方式 Surface Mount

引脚间距 800 µm

外形尺寸

长度 34.4 mm

宽度 3.18 mm

高度 3.3 mm

引脚间距 800 µm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Beryllium Copper

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CLE-143-01-G-DV引脚图与封装图

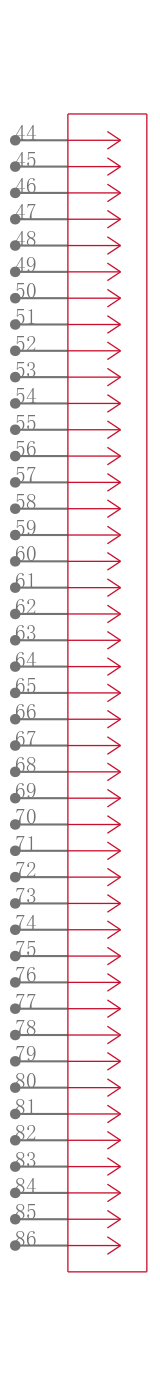

CLE-143-01-G-DV引脚图

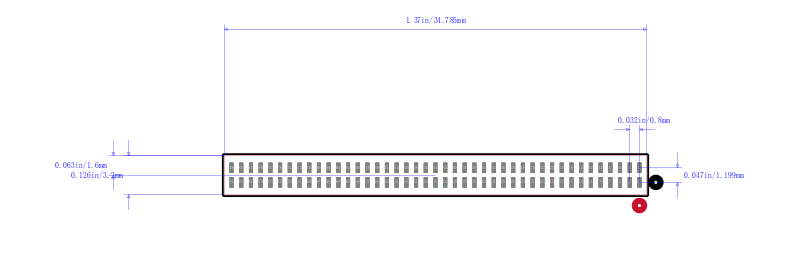

CLE-143-01-G-DV封装图

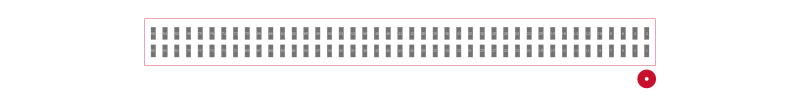

CLE-143-01-G-DV封装焊盘图
