C146 10B016 004 4

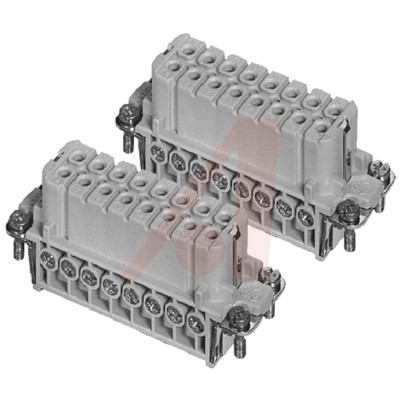

C146 10B016 004 4图片1
C146 10B016 004 4图片2
C146 10B016 004 4图片3
C146 10B016 004 4图片4
C146 10B016 004 4图片5
C146 10B016 004 4概述

AMPHENOL TUCHEL  C146 10B016 004 4  重载连接器插件, 32+PE信号, Heavy Mate - C146系列, 插座, 10A, 33 触点, 16 A

Heavy Duty Connector, Silver Contact Plating Material, 14 to 18 A Current Rating

** Materials:** Die-cast aluminum alloy or PBT thermoplastic where noted. Locking levers are zinc coated steel. ** Protection Class:** IP65.

For Series C 146 A connectors may be engaged or disengaged when live but without electrical load. If these connectors are used as plug and socket device, the load shall be reduced to 10% of the rated current.


得捷:
INSERT FEMALE 16POS+1GND SCREW


e络盟:
AMPHENOL TUCHEL  C146 10B016 004 4  重载连接器插件, 32+PE信号, Heavy Mate - C146系列, 插座, 10A, 33 触点, 16 A


艾睿:
Conn Heavy-Duty Rectangular F 16Signal/1Ground POS Screw RA Panel Mount


Allied Electronics:
32+PE Heavy duty female contact insert for screw termination,


TME:
Connector: HDC; contact insert; female; C146; PIN:16; 16+PE; 14A


C146 10B016 004 4中文资料参数规格
技术参数

触点数 33

极性 Female

触点电镀 Silver

额定电压DC 250 V

额定电流 14 A

绝缘电阻 1000000 MΩ

排数 2

针脚数 16

拔插次数 500

额定电流Max 14 A

工作温度Max 100 ℃

工作温度Min -40 ℃

额定电压Max 250 VAC

额定电压 250 V

接触电阻Max 5 mΩ

封装参数

安装方式 Through Hole

引脚数 16

外形尺寸

高度 23 mm

物理参数

触点材质 Brass

工作温度 -40℃ ~ 100℃

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买C146 10B016 004 4
型号: C146 10B016 004 4
制造商: Amphenol 安费诺
描述:AMPHENOL TUCHEL  C146 10B016 004 4  重载连接器插件, 32+PE信号, Heavy Mate - C146系列, 插座, 10A, 33 触点, 16 A
