CN1概述

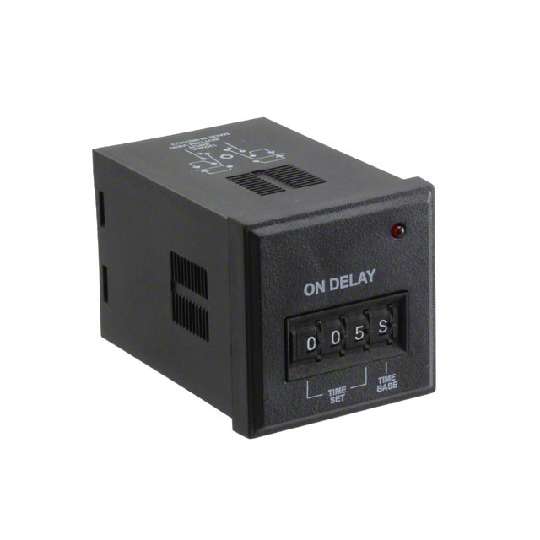

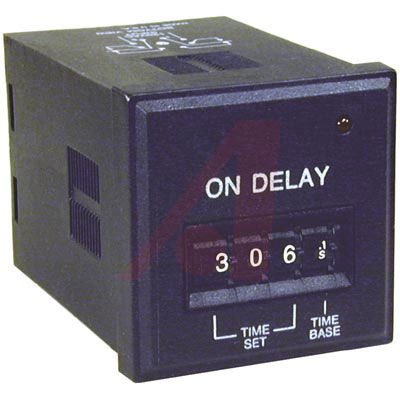

Time Delay Relay 120VAC 10A DPDT 47.8mm 47.8mm 71.9mm Plug-In

**On-Delay, Time Delay Relay for Plug-in or Panel Mounting.** Output relay turns on at the end of a programmed time interval, which is started by applying input voltage. LED flashes when output relay is off and is on continuously when the output relay is on. Removal of input voltage turns off output relay. Reapplying input voltage resets the unit. **Timing:** 0.1 Sec to 9,990 Hrs. Adjustable with thumbwheel switches. **Contacts:** 2 Form C DPDT silver-cadmium oxide alloy. **Input Voltage:** 120 VAC ±15%, 60 Hz. **Rating:** 10 A @ 30 VDC or 277 VAC, resistive; 1⁄2 HP @ 250 VAC. **Termination:** 8-pin octal style plug. **Enclosure:** Black plastic 1⁄16 DIN 48 mm × 48 mm case. **Sockets:** Fits either 27E122 or 27E891 snap-on screw terminal sockets. **Weight:** 4.3 Oz.

CN1中文资料参数规格
技术参数

额定电流 10 A

输出电流 10.0 A

触点类型 DPDT

线圈电压AC 120 V

额定电流Max 10 A

开关电流Max 10 A

工作温度Max 55 ℃

工作温度Min -10 ℃

电源电压 120 VAC

输入电压 120 VAC

封装参数

安装方式 Plug In

引脚数 8

外形尺寸

长度 47.8 mm

宽度 47.8 mm

高度 71.9 mm

物理参数

触点材质 Silver Cadmium Oxide

其他

产品生命周期 Active

符合标准

RoHS标准 Non-Compliant

含铅标准 Not Applicable

ELV标准 Non-Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536490075

数据手册

在线购买CN1
型号: CN1
制造商: TE Connectivity 泰科
描述:Time Delay Relay 120VAC 10A DPDT 47.8mm 47.8mm 71.9mm Plug-In
替代型号CN1
型号/品牌 代替类型 替代型号对比

CN1

TE Connectivity 泰科

当前型号

当前型号

SST12ACA

泰科

完全替代

CN1和SST12ACA的区别

CNM5

泰科

类似代替

CN1和CNM5的区别
