CM16SS10MQ

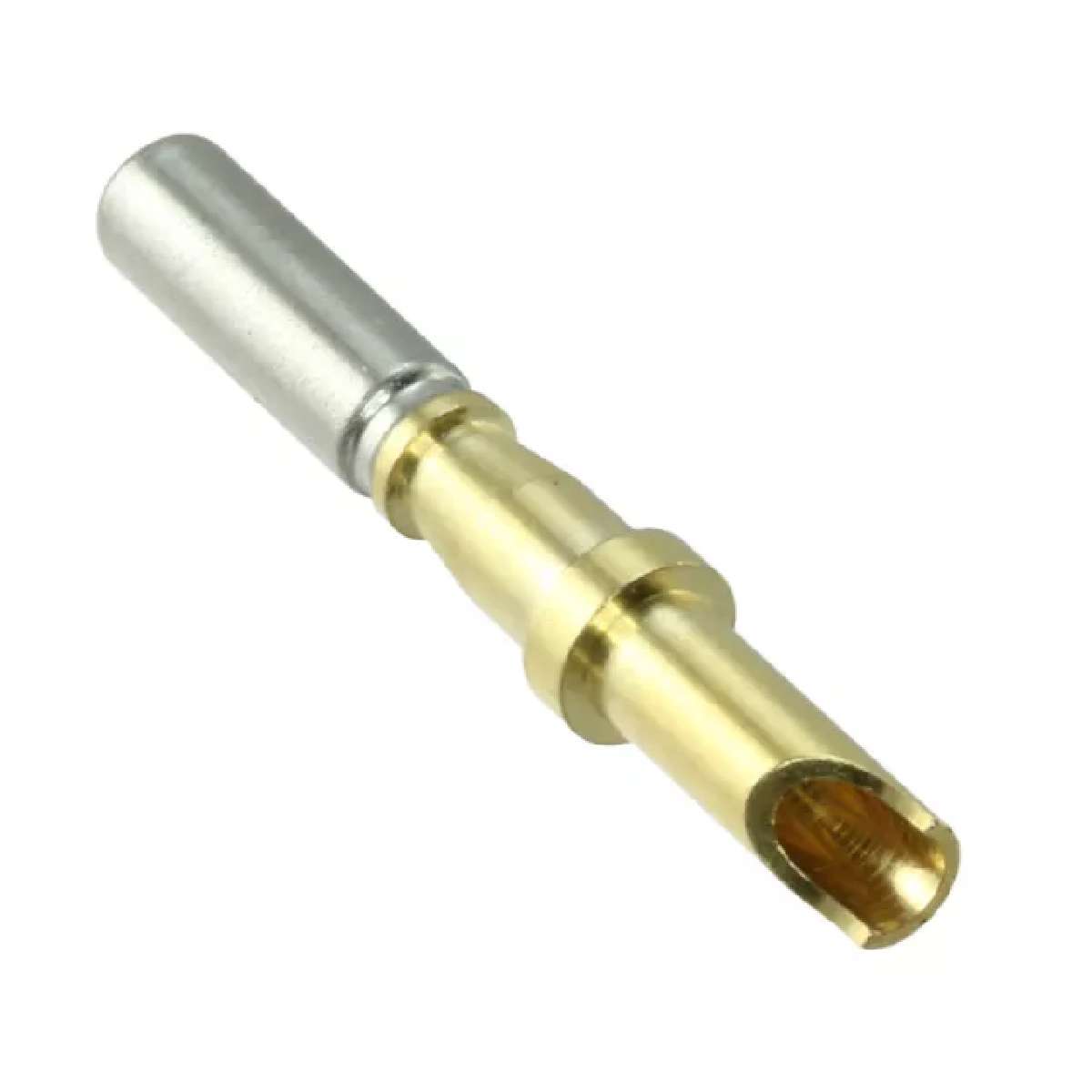

CM16SS10MQ图片1

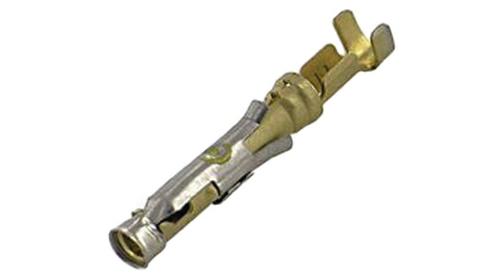

CM16SS10MQ图片2

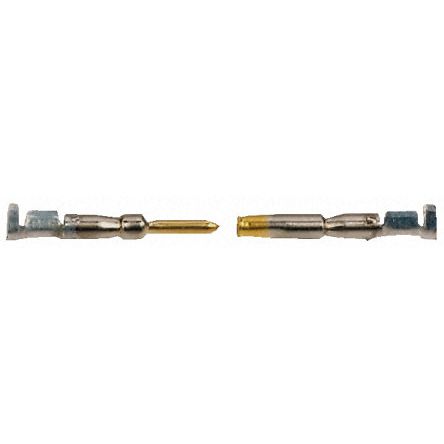

CM16SS10MQ图片3
CM16SS10MQ图片4
CM16SS10MQ图片5
CM16SS10MQ图片6
CM16SS10MQ图片7
CM16SS10MQ图片8
CM16SS10MQ图片9
CM16SS10MQ图片10
CM16SS10MQ概述

Solder Contacts### Souriau Clipper 系列### Clipper 系列塑料工业连接器,提供 IP67 密封。 系统为连接器外壳提供一个固定板系统,允许压接触点进行便捷的插入/拔取,不需用工具。 触点必须单独购买。 电缆安装插座能接受直向电缆夹、导管适配器或密封盖,提供使用上的重大弹性。 为了增强安全性,连接器设计为防磨擦:这是为了保证连接器在可能耦合或松开的情况下不会损坏触点,即使有必要用到盲匹配。 提供高密度格式,使用 1mm 触点。导线和绝缘体规格 --- 触点规格 | 1.0 | 1.6 导体尺寸范围 | 0.35 至 0.6mm² | 0.7 至 1.5mm² 绝缘尺寸范围 | 1.2 到 2.1mm | 2 到 3mm 技术参数 --- **电气** |   额定电流,单触点 | 1.6mm 触点 10A   | 1.0mm 触点 5A 工作电压 | 4 路 - 380V 交流 C 级 VDE   | 所有其他 - 250V 交流 B 级 VDE 电压保护 | 1500V DIN 57110b 触点电阻 | **机械** |   连接器材料 | 玻璃填充尼龙 6.6 触点材料 | 镀锡铜合金局部镀金 温度范围 | -40 至 +125°C IP 额定值 | IP67 to DIN 40050 兼容性 --- **RS** | MIL-C-5015 尺寸 1 | 14 号规格外壳 尺寸 2 | 16 号规格外壳 尺寸 3 | 20 号规格外壳 尺寸 4 | 28 号规格外壳

Solder Contacts

### Clipper 系列

塑料工业,提供 IP67 密封。 系统为连接器外壳提供一个固定板系统,允许压接触点进行便捷的插入/拔取,不需用工具。 触点必须单独购买。 电缆安装插座能接受直向电缆夹、导管适配器或密封盖,提供使用上的重大弹性。 为了增强安全性,连接器设计为防磨擦:这是为了保证连接器在可能耦合或松开的情况下不会损坏触点,即使有必要用到盲匹配。 提供高密度格式,使用 1mm 触点。


欧时:
Souriau CL 系列 13A 焊接端接 母 圆形 连接器 触芯 CM16SS10MQ, 使用于Clipper 系列连接器


Allied Electronics:
CL Series, Size 16 13A Female Solder Contact for use with Clipper Series Conns


Newark:
# SOURIAU  CM16SS10MQ  Circular Connector Contact, Machined, Clipper Series, Socket, Crimp / Solder, 16 AWG


CM16SS10MQ中文资料参数规格
技术参数

极性 Female

线规 16 AWG

触点电镀 Gold

额定电流 13 A

针脚数 16

工作温度Max 125 ℃

工作温度Min -40 ℃

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

物理参数

触点材质 Copper Alloy

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2015/12/17

数据手册

在线购买CM16SS10MQ
型号: CM16SS10MQ
制造商: Souriau 苏里奥
描述:Solder Contacts ### Souriau Clipper 系列 ### Clipper 系列 塑料工业连接器,提供 IP67 密封。 系统为连接器外壳提供一个固定板系统,允许压接触点进行便捷的插入/拔取,不需用工具。 触点必须单独购买。 电缆安装插座能接受直向电缆夹、导管适配器或密封盖,提供使用上的重大弹性。 为了增强安全性,连接器设计为防磨擦:这是为了保证连接器在可能耦合或松开的情况下不会损坏触点,即使有必要用到盲匹配。 提供高密度格式,使用 1mm 触点。 导线和绝缘体规格 --- 触点规格 | 1.0 | 1.6 导体尺寸范围 | 0.35 至 0.6mm² | 0.7 至 1.5mm² 绝缘尺寸范围 | 1.2 到 2.1mm | 2 到 3mm 技术参数 --- **电气** |   额定电流,单触点 | 1.6mm 触点 10A   | 1.0mm 触点 5A 工作电压 | 4 路 - 380V 交流 C 级 VDE   | 所有其他 - 250V 交流 B 级 VDE 电压保护 | 1500V DIN 57110b 触点电阻 | **机械** |   连接器材料 | 玻璃填充尼龙 6.6 触点材料 | 镀锡铜合金局部镀金 温度范围 | -40 至 +125°C IP 额定值 | IP67 to DIN 40050 兼容性 --- **RS** | MIL-C-5015 尺寸 1 | 14 号规格外壳 尺寸 2 | 16 号规格外壳 尺寸 3 | 20 号规格外壳 尺寸 4 | 28 号规格外壳
