CES-135-01-T-S

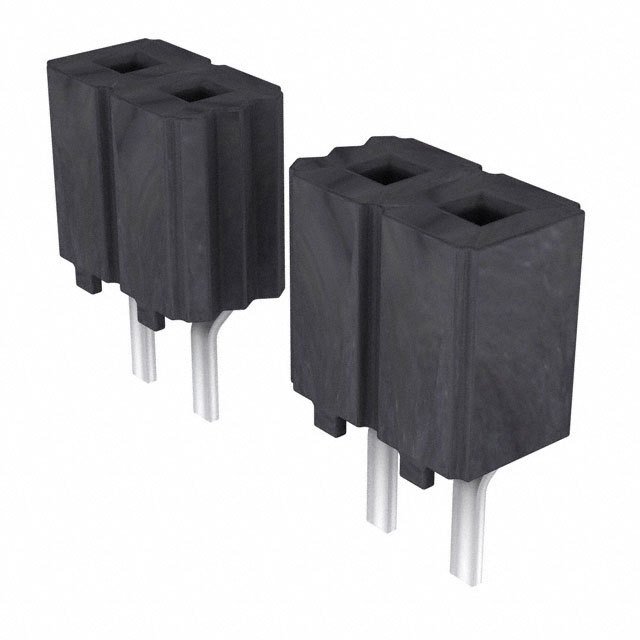

CES-135-01-T-S图片1

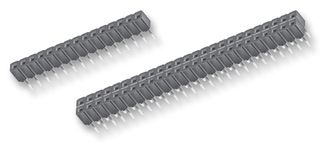

CES-135-01-T-S图片2
CES-135-01-T-S图片3
CES-135-01-T-S图片4
CES-135-01-T-S图片5
CES-135-01-T-S图片6
CES-135-01-T-S概述

集管和线壳 .100" Closed Entry Low Profile Socket Strip

35 位置 插座 0.100"(2.54mm) 通孔 锡


得捷:
CONN RCPT 35POS 0.1 TIN PCB


贸泽:
集管和线壳 .100" Closed Entry Low Profile Socket Strip


安富利:
Conn Socket Strip SKT 35 POS 2.54mm Solder ST Thru-Hole Tube


Newark:
# SAMTEC  CES-135-01-T-S  Board-To-Board Connector, 2.54 mm, 35 Contacts, Receptacle, CES Series, Through Hole, 1 Rows


CES-135-01-T-S中文资料参数规格
技术参数

触点数 35

极性 Female

触点电镀 Tin

排数 1

针脚数 35

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

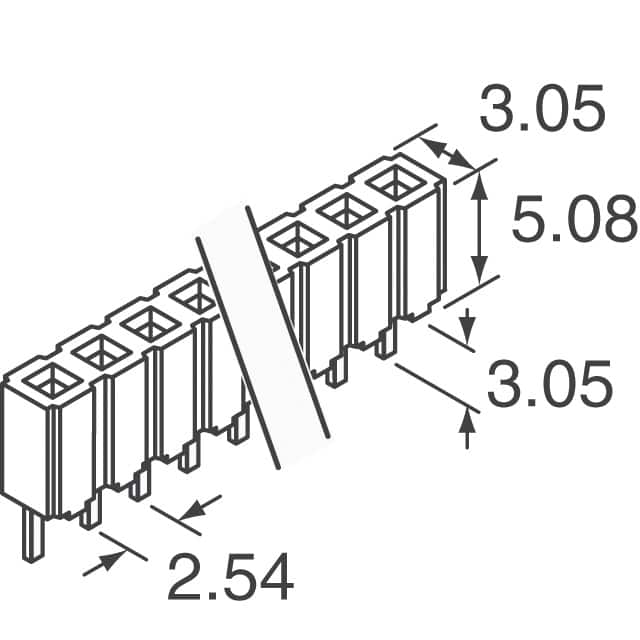

外形尺寸

长度 88.9 mm

宽度 3.05 mm

高度 5.08 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CES-135-01-T-S引脚图与封装图
CES-135-01-T-S引脚图
CES-135-01-T-S封装图
CES-135-01-T-S封装焊盘图
