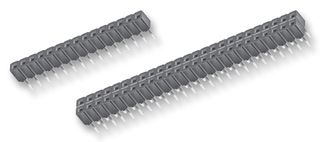

CES-134-01-T-D图片1
CES-134-01-T-D图片2
CES-134-01-T-D图片3
CES-134-01-T-D图片4
CES-134-01-T-D图片5
CES-134-01-T-D概述

SAMTEC CES-134-01-T-D Board-To-Board Connector, 2.54mm, 68Contacts, Receptacle, CES Series, Through Hole, 2Rows

68 位置 插座 0.100"(2.54mm) 通孔 锡


得捷:
CONN RCPT 68POS 0.1 TIN PCB


艾睿:
Conn Socket Strip SKT 68 POS 2.54mm Solder ST Thru-Hole Tube


Newark:
# SAMTEC  CES-134-01-T-D  Board-To-Board Connector, 2.54 mm, 68 Contacts, Receptacle, CES Series, Through Hole, 2 Rows


CES-134-01-T-D中文资料参数规格
技术参数

触点数 68

极性 Female

触点电镀 Tin

排数 2

针脚数 68

额定电流Max 5.5A/触头

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压Max 400 VAC

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 86.4 mm

宽度 5.59 mm

高度 5.08 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Tube

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

CES-134-01-T-D引脚图与封装图

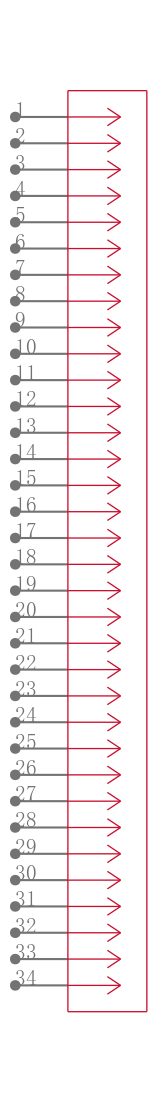

CES-134-01-T-D引脚图
CES-134-01-T-D封装图
CES-134-01-T-D封装焊盘图
