C146 10B004 002 4概述

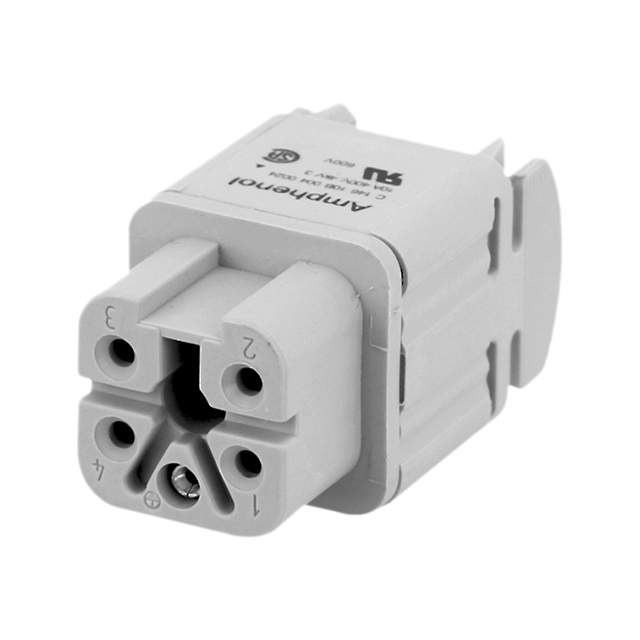

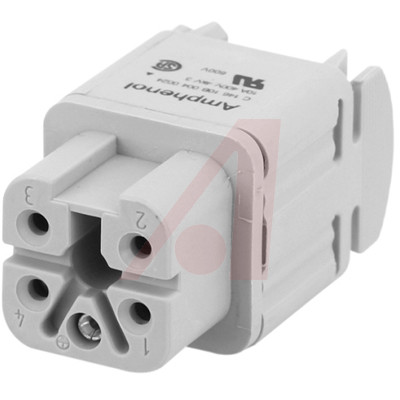

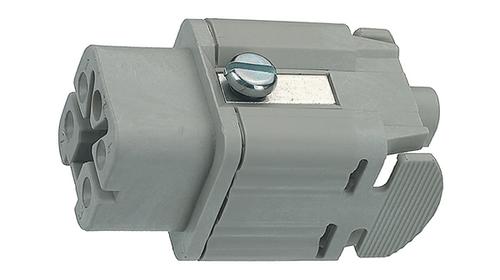

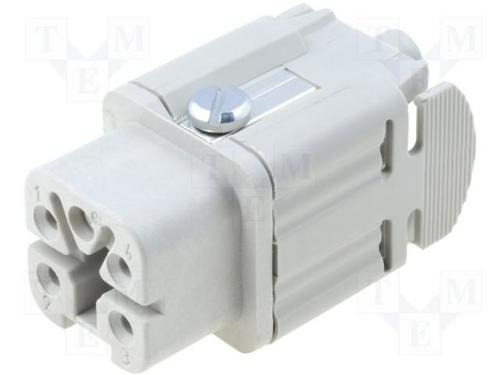

AMPHENOL TUCHEL  C146 10B004 002 4  重载连接器插件, 4+PE信号, Heavy Mate A系列, 插座, A3/4, 5 触点, 10 A

The is a heavy-duty female Contact Insert Connector made of polyamide. It has silver-plated brass contacts. It may be engaged or disengaged when live but without electrical load. If used as plug and socket device the load shall be reduced to 10% of the rated current. It supports screw termination.

.
<5mR Contact resistance
.
>10¹⁰R Insulation resistance
.
>500 Mating cycles lifetime
.
18A Current rating
.
400V Voltage
C146 10B004 002 4中文资料参数规格
技术参数

触点数 5

极性 Female

触点电镀 Silver

额定电压DC 400 V

额定电流 10 A

排数 2

针脚数 4

额定电流Max 18 A

工作温度Max 100 ℃

工作温度Min -40 ℃

额定电压Max 400 VAC

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 5

外形尺寸

高度 20.8 mm

物理参数

触点材质 Brass

工作温度 -40℃ ~ 100℃

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买C146 10B004 002 4
型号: C146 10B004 002 4
制造商: Amphenol 安费诺
描述:AMPHENOL TUCHEL  C146 10B004 002 4  重载连接器插件, 4+PE信号, Heavy Mate A系列, 插座, A3/4, 5 触点, 10 A
