C2220C102JCGACTU

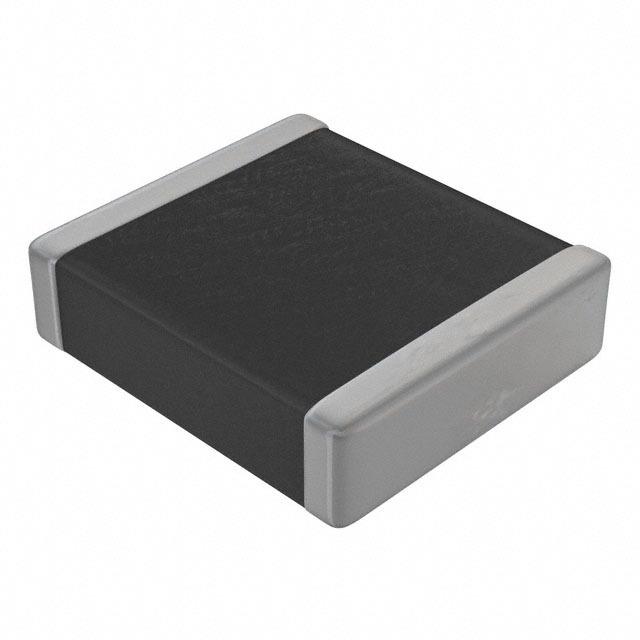

C2220C102JCGACTU图片1

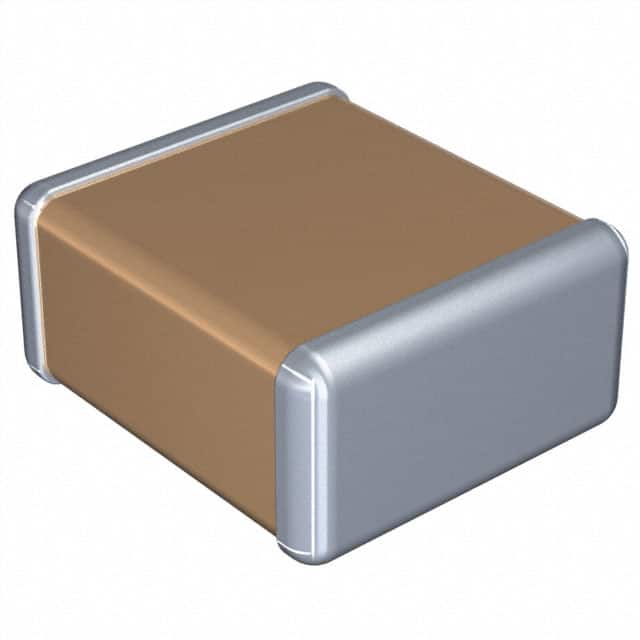

C2220C102JCGACTU图片2
C2220C102JCGACTU图片3
C2220C102JCGACTU图片4
C2220C102JCGACTU概述

多层陶瓷电容器, 表面贴装, 1000 pF, 500 V, 2220 [5650 公制], ± 5%, C0G / NP0, C系列KEMET

KEMET公司的高压表面安装MLCC采用C0G介质, 125°C最高工作温度, 被归类为"稳定型". C0G介质是Class I材料. 该类器件为温度补偿型, 适用于谐振电路应用, 或需要Q和特性稳定的应用. 相对于时间与电压的变化, C0G的电容不会变化. 相对于环境温度的变化, C0G电容的变化可以忽略不计. 在-55°C至+ 125°C范围内, 电容变化在±30ppm/ºC以内. 这款器件在高频下表现出低ESR, 并且在开关电源, 照明镇流器等应用中可用作为缓冲器或滤波器. 典型应用包括定时, 调谐, 低损耗, 脉冲, 高电流, 去耦, 旁路, 滤波, 瞬态电压抑制和能量存储等.

C2220C102JCGAC7800

.
工作温度范围为-55°C至+ +125°C
.
电容值范围包括: E24十进制值, 1pF至0.15µF
.
DC额定电压: 500V至3000V
.
可选外壳尺寸: EIA 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225, 2824, 3040, 3640, 4540
.
可用电容公差: ±0.10pF, ±0.25pF, ±0.5pF, ±1%, ±2%, ±5%, ±10%和±20%
.
高纹波电流能力
.
极低ESR和ESL
.
无压电噪声
.
高热稳定性
.
电容随时间不会衰减
C2220C102JCGACTU中文资料参数规格
技术参数

额定电压DC 500 V

绝缘电阻 100 GΩ

电容 1 nF

容差 ±5 %

工作温度Max 125 ℃

工作温度Min 55 ℃

额定电压 500 V

封装参数

安装方式 Surface Mount

封装 2220

外形尺寸

长度 5.6 mm

宽度 5 mm

高度 1.4 mm

封装 2220

物理参数

介质材料 Ceramic

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买C2220C102JCGACTU
型号: C2220C102JCGACTU
描述:多层陶瓷电容器, 表面贴装, 1000 pF, 500 V, 2220 [5650 公制], ± 5%, C0G / NP0, C系列KEMET
