C146 10A003 002 4概述

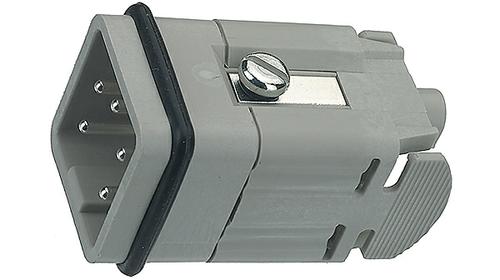

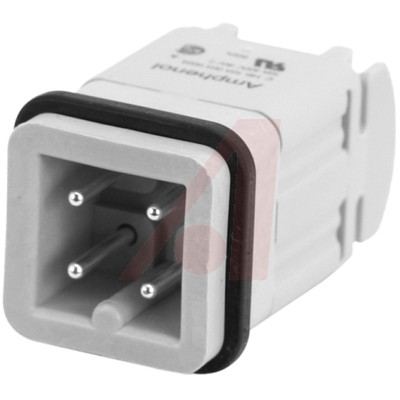

AMPHENOL TUCHEL  C146 10A003 002 4  重载连接器插件, 3+PE信号, Heavy Mate A系列, 插头, A3/4, 4 触点, 10 A

Heavy Duty Connector, Silver Contact Plating Material, 14 to 18 A Current Rating

** Materials:** Die-cast aluminum alloy or PBT thermoplastic where noted. Locking levers are zinc coated steel. ** Protection Class:** IP65.

For Series C 146 A connectors may be engaged or disengaged when live but without electrical load. If these connectors are used as plug and socket device, the load shall be reduced to 10% of the rated current.


得捷:
INSERT MALE 3POS+1GND SCREW


e络盟:
AMPHENOL TUCHEL  C146 10A003 002 4  重载连接器插件, 3+PE信号, Heavy Mate A系列, 插头, A3/4, 4 触点, 10 A


艾睿:
Conn Heavy-Duty Rectangular M 3Signal/1Ground POS Screw ST Panel Mount


Allied Electronics:
3 pole+PE Heavy Duty Male Insert For Screw Termination,


Chip1Stop:
Conn Heavy-Duty Rectangular M 3Signal/1Ground POS Screw ST Panel Mount


TME:
Connector: HDC; contact insert; male; C146; PIN:4; 3+PE; size A3


Verical:
Conn Heavy-Duty Rectangular M 3Signal/1Ground POS Screw ST Panel Mount


Newark:
# AMPHENOL TUCHEL  C146 10A003 002 4  Heavy Duty Connector Insert, 3+PE Signal, Heavy Mate A Series, Plug, A3/4, 4 Contacts, Screw Pin


儒卓力:
**04P MALE CONNECTOR SCREW **


C146 10A003 002 4中文资料参数规格
技术参数

触点数 4

极性 Male

触点电镀 Silver

额定电压DC 400 V

额定电流 10 A

排数 2

针脚数 3

额定电流Max 18 A

工作温度Max 100 ℃

工作温度Min -40 ℃

额定电压Max 400 VAC

额定电压 250 V

封装参数

安装方式 Through Hole

引脚数 4

外形尺寸

宽度 39.5 mm

高度 23.3 mm

物理参数

触点材质 Brass

工作温度 -40℃ ~ 100℃

其他

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

在线购买C146 10A003 002 4
型号: C146 10A003 002 4
制造商: Amphenol 安费诺
描述:AMPHENOL TUCHEL  C146 10A003 002 4  重载连接器插件, 3+PE信号, Heavy Mate A系列, 插头, A3/4, 4 触点, 10 A
