CSR0805FKR100参数规格_中文资料_数据手册PDF

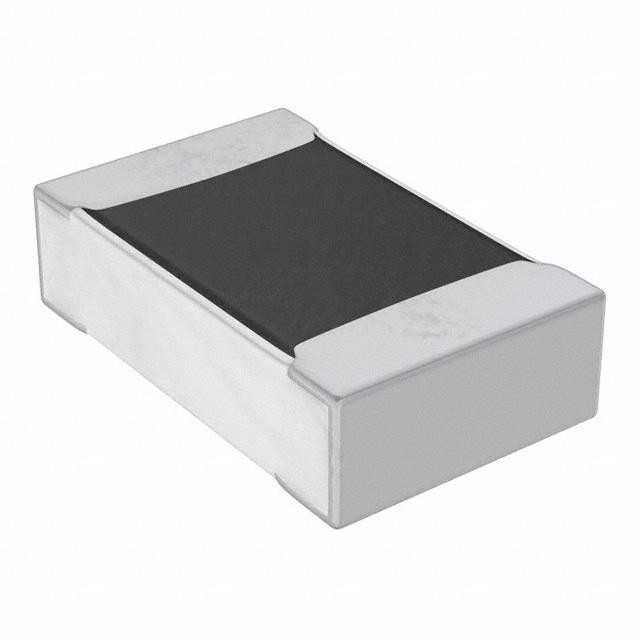

CSR0805FKR100概述

0805 0.1Ω ±1% 0.25W1/4W ±200ppm/℃

100 mOhms ±1% 0.25W, 1/4W Chip Resistor Current Sense Thick Film

得捷:
RES 0.1 OHM 1% 1/4W 0805

艾睿:
Res Thick Film 0805 0.1 Ohm 1% 0.25W1/4W ±200ppm/°C Pad SMD T/R

Verical:
Res Thick Film 0805 0.1 Ohm 1% 0.25W1/4W ±200ppm/C Molded SMD T/R

CSR0805FKR100中文资料参数规格

技术参数

容差 ±1 %

额定功率 0.25 W

产品系列 CSR/CSRN

电阻 0.1 Ω

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.55 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 ±200 ppm/℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

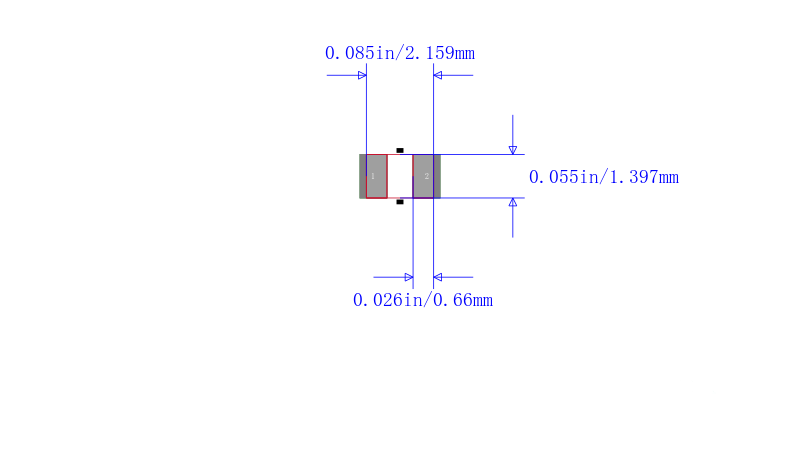

CSR0805FKR100引脚图与封装图

在线购买CSR0805FKR100

型号： CSR0805FKR100

制造商： Stackpole Electronics

描述：0805 0.1Ω ±1% 0.25W1/4W ±200ppm/℃

替代型号CSR0805FKR100

型号/品牌	代替类型	替代型号对比
CSR0805FKR100 Stackpole Electronics	当前型号	当前型号
CSR0805FTR100 Stackpole Electronics	完全替代	CSR0805FKR100和CSR0805FTR100的区别
CSR0805JTR100 Stackpole Electronics	类似代替	CSR0805FKR100和CSR0805JTR100的区别
2-1622821-8 泰科	功能相似	CSR0805FKR100和2-1622821-8的区别
