CD74HC112PWE4参数规格_中文资料_数据手册PDF

CD74HC112PWE4概述

双JK触发器具有置位和复位负边沿触发 Dual J-K Flip-Flop with Set and Reset Negative-Edge Trigger

Flip Flop 2 Element JK Type 1 Bit Negative Edge 16-TSSOP 0.173", 4.40mm Width

得捷:
IC JK TYPE NEG TRG DUAL 16TSSOP

立创商城:
CD74HC112PWE4

贸泽:
触发器 Hi-Sp CMOS Dual Neg J-K-Type Flip-Flop

艾睿:
Flip Flop JK-Type Neg-Edge 2-Element 16-Pin TSSOP Tube

CD74HC112PWE4中文资料参数规格

技术参数

频率 60.0 MHz

输出电流 5.20 mA

电路数 2

时钟频率 60 MHz

工作温度Max 125 ℃

工作温度Min -55 ℃

电源电压 2V ~ 6V

电源电压Max 6 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5 mm

宽度 4.4 mm

高度 1.15 mm

封装 TSSOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

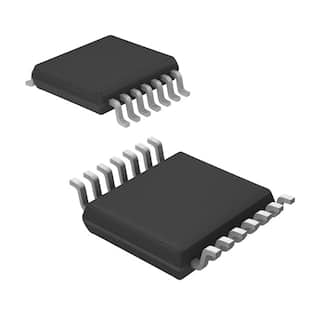

CD74HC112PWE4引脚图与封装图

在线购买CD74HC112PWE4

型号： CD74HC112PWE4

制造商： TI 德州仪器

描述：双JK触发器具有置位和复位负边沿触发 Dual J-K Flip-Flop with Set and Reset Negative-Edge Trigger

替代型号CD74HC112PWE4
