CMS1-7-R概述

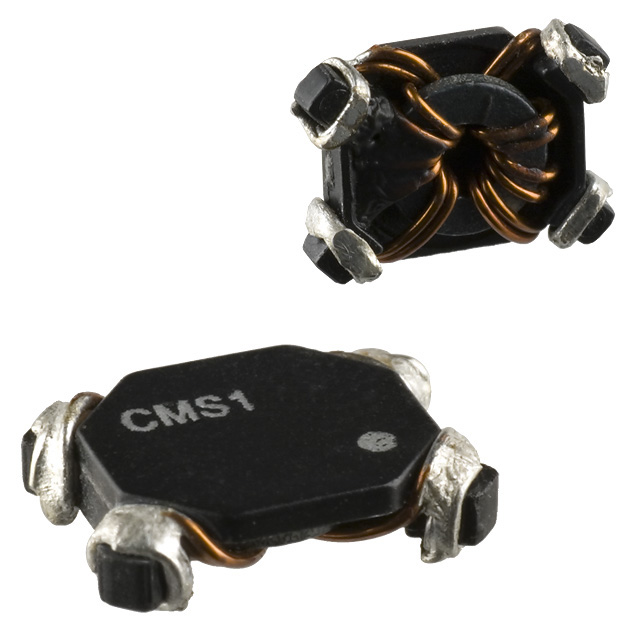

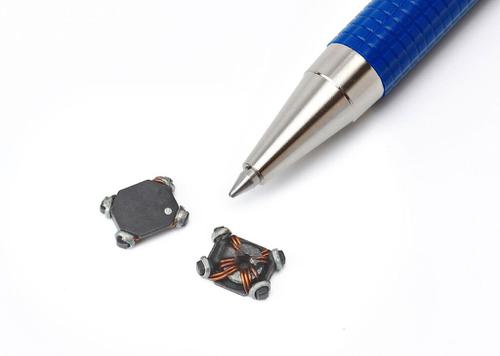

COILTRONICS CMS1-7-R 电感, SMD, 41.5uH
The CMS series SMD Common Mode Inductor suitable for EMI filter, DC-DC brick power supply, discrete output supply and discrete and point-of-use power supply applications.
- .
- 160°C Maximum total temperature
- .
- 300Vdc Isolation voltage
- .
- Inductance range from 5.5 to 1600uH
- .
- Current range up to 7A
- .
- Noise attenuation up to 44dB
- .
- Frequency range up to 100MHz
- .
- UL94V-0 Flammability rating
- .
- Ferrite core material
CMS1-7-R中文资料参数规格
技术参数
额定电流 2.6 A
电感 41.5 µH
电阻 19.0 mΩ
屏蔽 No
测试频率 100 kHz
电阻DC） 19 mΩ
额定电流Max 2.6 A
额定电流DC 2.6 A
工作温度Max 160 ℃
工作温度Min -40 ℃
电阻DC Max 0.019 Ω
封装参数
安装方式 Surface Mount
引脚数 4
封装 9.4mm x 7.2mm x 2.6mm
外形尺寸
长度 9.4 mm
宽度 7.2 mm
高度 2.6 mm
封装 9.4mm x 7.2mm x 2.6mm
物理参数
工作温度 -40℃ ~ 160℃
其他
产品生命周期 Unknown
包装方式 Cut Tape CT
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
海关信息
ECCN代码 EAR99
HTS代码 8504508000
CMS1-7-R引脚图与封装图
在线购买CMS1-7-R
替代型号CMS1-7-R
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
CMS1-7-R Cooper Bussmann 库柏 | 当前型号 | 当前型号 |
