CNY17-3S

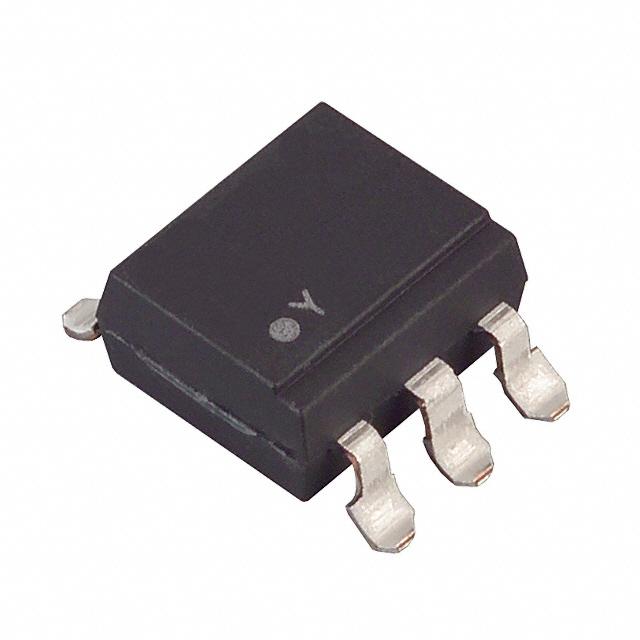

CNY17-3S图片1

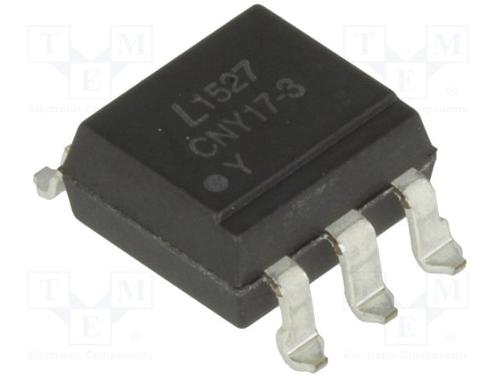

CNY17-3S图片2
CNY17-3S图片3
CNY17-3S图片4
CNY17-3S图片5
CNY17-3S图片6
CNY17-3S图片7
CNY17-3S图片8
CNY17-3S图片9
CNY17-3S概述

CNY17/4N25/4N35 系列光耦合器Lite-On 的一系列单通道光耦合器,带光电晶体管输出。这些 6 引脚设备可允许接入光电晶体管基座且提供从 20% 到 160% 的最小电流传输率范围。该系列包括通孔和表面安装封装选项。 **隔离电压:** 4N26 和 4N36 系列 1.5 kV 4N25 系列 2.5 kV 4N35 系列 3.55 kV CNY-17 系列 5 kV ### 光耦合器,Lite-On

光耦合器/光电耦合器


得捷:
OPTOISO 5KV TRANS W/BASE 6SMD


欧时:
Lite-On 光耦 CNY17 系列 CNY17-3S, 直流输入, 6引脚 PDIP 封装


艾睿:
Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 6-Pin PDIP SMD


安富利:
Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 6-Pin PDIP SMD


TME:
Optocoupler; SMD; Channels:1; Out: transistor; Uinsul:5kV; Uce:70V


Verical:
Optocoupler DC-IN 1-CH Transistor With Base DC-OUT 6-Pin PDIP SMD


儒卓力:
**OPTOCOUPLER 100-200%, SMD **


Win Source:
OPTOISO 5KV TRANS W/BASE 6SMD


CNY17-3S中文资料参数规格
技术参数

上升/下降时间 5 µs

输入电压DC 1.45 V

输出电压 ≤70.0 V

电路数 1

通道数 1

针脚数 6

正向电压 1.45 V

耗散功率 0.25 W

上升时间 0.005 ms

隔离电压 5000 Vrms

正向电流 60 mA

输出电压Max 70 V

输入电流Min 60 mA

击穿电压 6 V

正向电压Max 1.65 V

正向电流Max 60 mA

下降时间 0.005 ms

下降时间Max 10 µs

上升时间Max 10 µs

工作温度Max 100 ℃

工作温度Min -55 ℃

耗散功率Max 250 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SMD-6

外形尺寸

封装 SMD-6

物理参数

工作温度 -55℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买CNY17-3S
型号: CNY17-3S
制造商: LiteOn 光宝
描述:CNY17/4N25/4N35 系列光耦合器 Lite-On 的一系列单通道光耦合器,带光电晶体管输出。这些 6 引脚设备可允许接入光电晶体管基座且提供从 20% 到 160% 的最小电流传输率范围。该系列包括通孔和表面安装封装选项。 **隔离电压:** 4N26 和 4N36 系列 1.5 kV 4N25 系列 2.5 kV 4N35 系列 3.55 kV CNY-17 系列 5 kV ### 光耦合器,Lite-On
替代型号CNY17-3S
型号/品牌 代替类型 替代型号对比

CNY17-3S

LiteOn 光宝

当前型号

当前型号

CNY17-3X009

威世

功能相似

CNY17-3S和CNY17-3X009的区别
