CTX150-5-52-R中文资料参数规格

技术参数

额定电流 7.7 A

容差 ±20 %

电感 150 µH

屏蔽 No

电感公差 ±20 %

测试频率 100 kHz

电阻DC） ≤40.1 mΩ

工作温度Max 75 ℃

工作温度Min -40 ℃

电阻DC Max 0.0401 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

宽度 19.8 mm

封装 Radial

物理参数

工作温度 -40℃ ~ 75℃

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

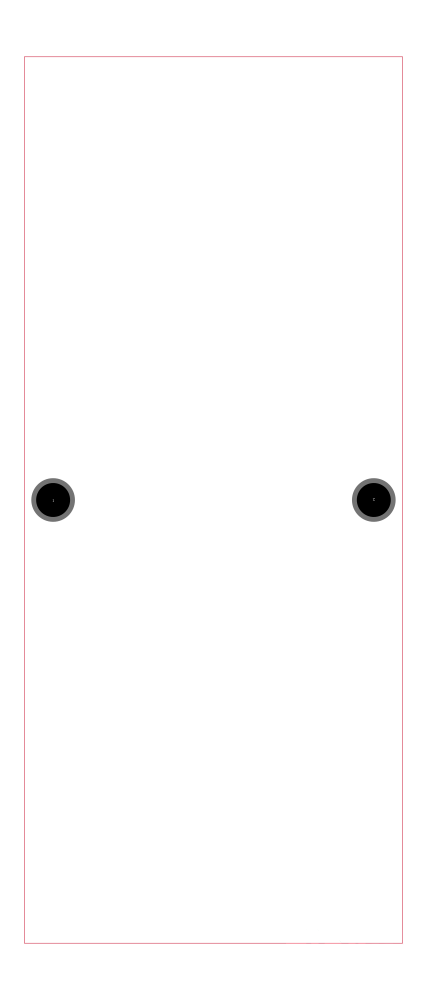

CTX150-5-52-R引脚图与封装图

在线购买CTX150-5-52-R

型号： CTX150-5-52-R

制造商： Cooper Bussmann 库柏

描述：Inductor Power Toroid 150.6uH/150uH 20% 100kHz Powdered Iron 7.7A 40.1mOhm DCR RDL Bulk

替代型号CTX150-5-52-R

型号/品牌	代替类型	替代型号对比
CTX150-5-52-R Cooper Bussmann 库柏	当前型号	当前型号
CTX150-5-52M-R 伊顿巴斯曼	类似代替	CTX150-5-52-R和CTX150-5-52M-R的区别
CTX150-5-52LP-R Coiltronics/Cooper Bussmann	功能相似	CTX150-5-52-R和CTX150-5-52LP-R的区别
CTX150-5-52LP 库柏	功能相似	CTX150-5-52-R和CTX150-5-52LP的区别
