CD4502BPWG4

CD4502BPWG4图片1
CD4502BPWG4图片2
CD4502BPWG4图片3
CD4502BPWG4中文资料参数规格
技术参数

电源电压DC 3.00V ~ 18.0V

输出接口数 6

传送延迟时间 380 ns

电压波节 5.00 V, 10.0 V, 15.0 V

输出电流驱动 -167 µA

工作温度Max 125 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

电源电压Max 18 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP-16

外形尺寸

长度 5.1 mm

宽度 4.5 mm

高度 1.05 mm

封装 TSSOP-16

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

CD4502BPWG4引脚图与封装图

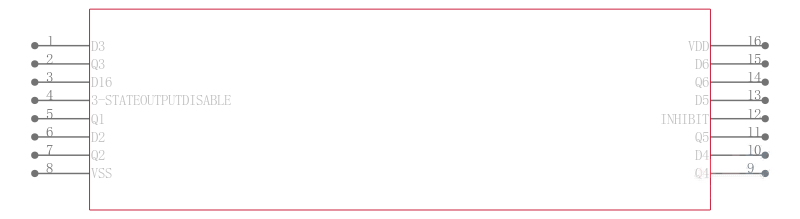

CD4502BPWG4引脚图

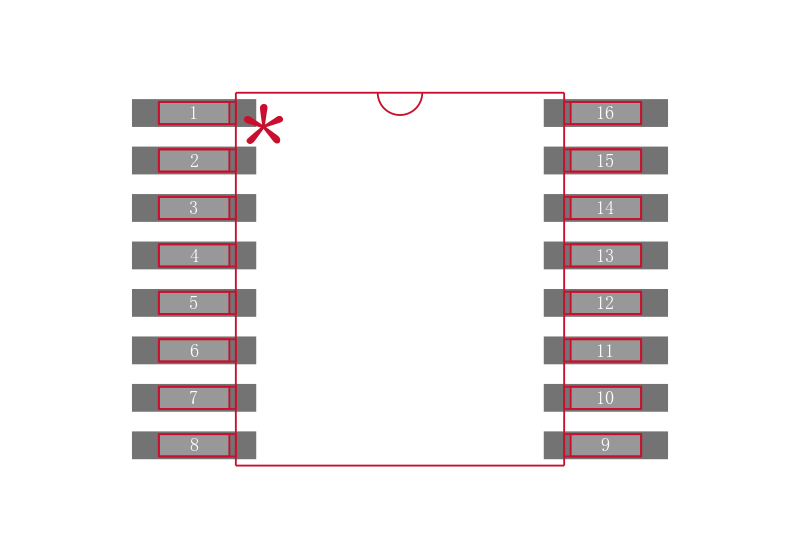

CD4502BPWG4封装图

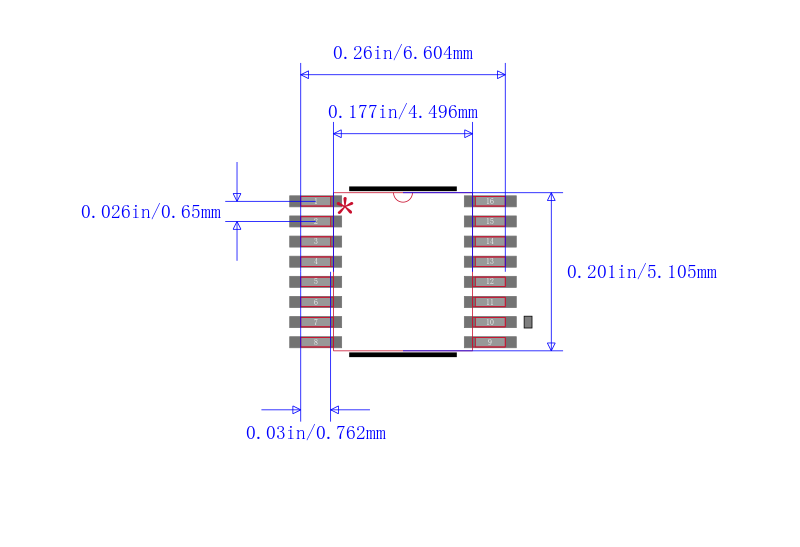

CD4502BPWG4封装焊盘图
在线购买CD4502BPWG4
型号: CD4502BPWG4
制造商: TI 德州仪器
描述:缓冲器和线路驱动器 CMOS Strobed Hex Inverter/Buffer
替代型号CD4502BPWG4
型号/品牌 代替类型 替代型号对比

CD4502BPWG4

TI 德州仪器

当前型号

当前型号

CD4502BPW

德州仪器

完全替代

CD4502BPWG4和CD4502BPW的区别

CD4502BPWRG4

德州仪器

完全替代

CD4502BPWG4和CD4502BPWRG4的区别

CD4502BPWE4

德州仪器

完全替代

CD4502BPWG4和CD4502BPWE4的区别
