DCP021212DP概述

1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments

隔离 1W 和 2W 功率微型模块,Texas Instruments


得捷:
DC DC CONVERTER +/-12V 2W


欧时:
### 隔离 1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments


立创商城:
DCP021212DP


德州仪器TI:
Miniature, 2W Isolated Unregulated DC/DC Converters


e络盟:
直流/直流转换器 隔离式板载, 模块, 10.8 V, 13.2 V, 2输出, DIP, 14 引脚


艾睿:
Module DC-DC 12VIN 2-OUT 12V/-12V 0.083A/0.08A 2W 7-Pin PDIP Tube


安富利:
Conv DC-DC Dual Step Down 10.8V to 13.2V 7-Pin PDIP Tube


Chip1Stop:
Module DC-DC 12VIN 2-OUT 12V/-12V 0.083A/0.08A 2W 7-Pin PDIP Tube


Verical:
Module DC-DC 12VIN 2-OUT 12V/-12V 0.083A/0.08A 2W 7-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  DCP021212DP  DC/DC CONVERTER, 2W 12V/+-12V, 21212


罗切斯特:
Conv DC-DC Dual Step Down 10.8V to 13.2V 7-Pin PDIP Tube


Win Source:
IC REG ISOLATED +/-12V 83MA 7DIP


DCP021212DP中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 13.2V max

额定功率 2 W

输出接口数 2

输出电压 12 V

输出电流 83 mA

针脚数 14

静态电流 16.0 mA

调节输出数 2

输出功率 2 W

隔离电压 1 kV

开关频率 800 kHz

输入电压Max 13.2 V

输入电压Min 10.8 V

输出电流Max 83mA, 83mA

输出功率Max 2 W

额定功率Max 384 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 13.2 V

电源电压Min 10.8 V

输入电压 10.8V ~ 13.2V

封装参数

安装方式 Through Hole

引脚数 7

封装 DIP-14

外形尺寸

长度 19.18 mm

宽度 6.61 mm

高度 3.94 mm

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 传感与仪器, 自动化与过程控制, 信号处理, 测试与测量

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

DCP021212DP引脚图与封装图

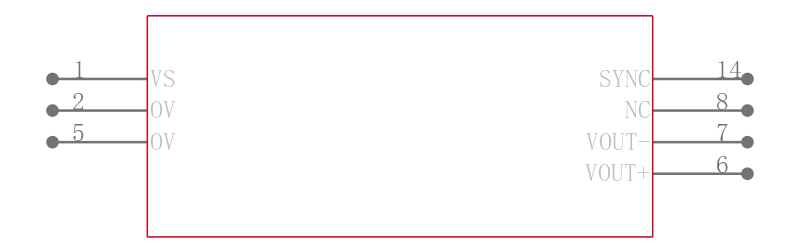

DCP021212DP引脚图
DCP021212DP封装图
DCP021212DP封装焊盘图
在线购买DCP021212DP
型号: DCP021212DP
制造商: TI 德州仪器
描述:1W 和 2W 功率微型模块,Texas Instruments ### 隔离电源模块,Texas Instruments
替代型号DCP021212DP
型号/品牌 代替类型 替代型号对比

DCP021212DP

TI 德州仪器

当前型号

当前型号

DCP021212P

德州仪器

类似代替

DCP021212DP和DCP021212P的区别

DCP020515DP

德州仪器

功能相似

DCP021212DP和DCP020515DP的区别

DCP020505P

德州仪器

功能相似

DCP021212DP和DCP020505P的区别
