DCP021212P概述

TEXAS INSTRUMENTS  DCP021212P  直流/直流转换器 隔离式板载, 10.8 V, 13.2 V, 1输出, DIP, 14 引脚

隔离 1W 和 2W 功率微型模块,Texas Instruments


得捷:
DC DC CONVERTER 12V 2W


立创商城:
DCP021212P


德州仪器TI:
Miniature, 2W Isolated Unregulated DC/DC Converters


欧时:
### 隔离 1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments


e络盟:
直流/直流转换器 隔离式板载, 10.8 V, 13.2 V, 1输出, DIP, 14 引脚


艾睿:
Module DC-DC 12VIN 1-OUT 12V 0.166A 2W 7-Pin PDIP Tube


安富利:
Conv DC-DC Single 10.8V to 13.2V 7-Pin PDIP Tube


Chip1Stop:
Conv DC-DC Single 10.8V to 13.2V 7-Pin PDIP Tube


Verical:
Module DC-DC 12VIN 1-OUT 12V 0.166A 2W 7-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  DCP021212P  Isolated Board Mount DC/DC Converter, 10.8 V, 13.2 V, 1 Output, DIP, 14 Pins


罗切斯特:
Conv DC-DC Single 10.8V to 13.2V 7-Pin PDIP Tube


Win Source:
IC REG ISOLATED 12V 167MA 7DIP


DCP021212P中文资料参数规格
技术参数

频率 800 kHz

额定功率 2 W

输出接口数 1

输出电压 12 V

输出电流 167 mA

针脚数 14

静态电流 15.0 mA

调节输出数 1

输出功率 2 W

隔离电压 1 kV

开关频率 800 kHz

输入电压Max 13.2 V

输入电压Min 10.8 V

输出电流Max 167 mA

输出功率Max 2 W

额定功率Max 180 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 13.2 V

电源电压Min 10.8 V

输入电压 13.2 V

封装参数

安装方式 Through Hole

引脚数 7

封装 DIP-14

外形尺寸

长度 19.18 mm

宽度 6.61 mm

高度 3.94 mm

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 传感与仪器, 测试与测量, 自动化与过程控制, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

DCP021212P引脚图与封装图

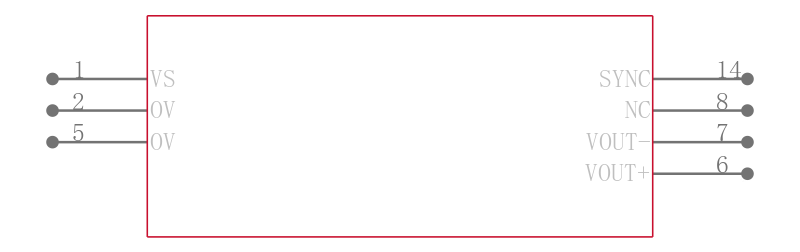

DCP021212P引脚图

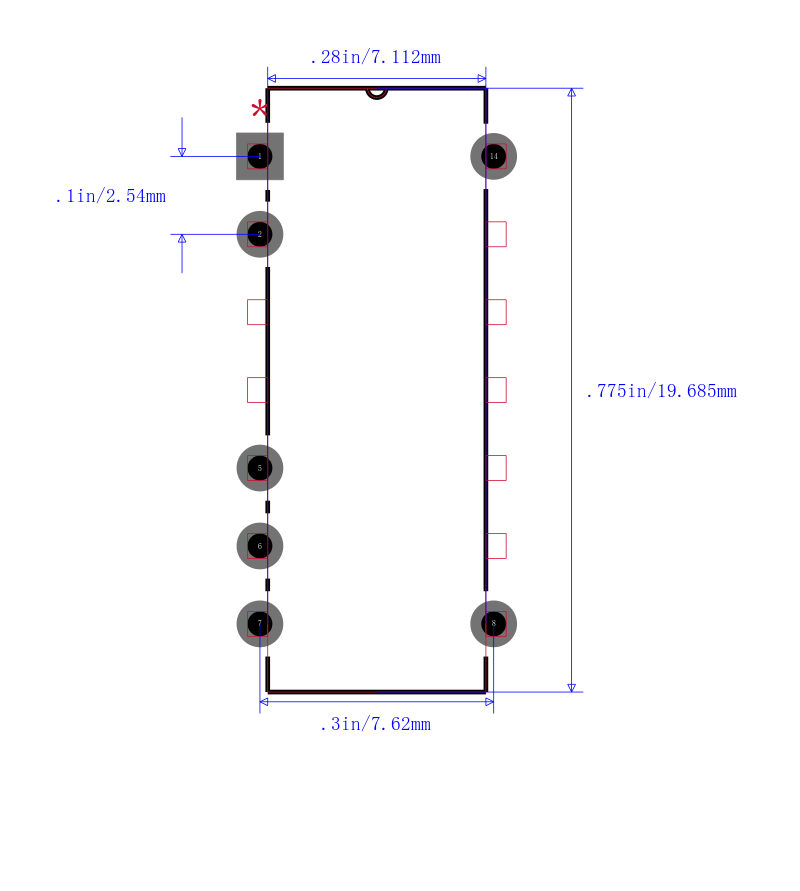

DCP021212P封装图

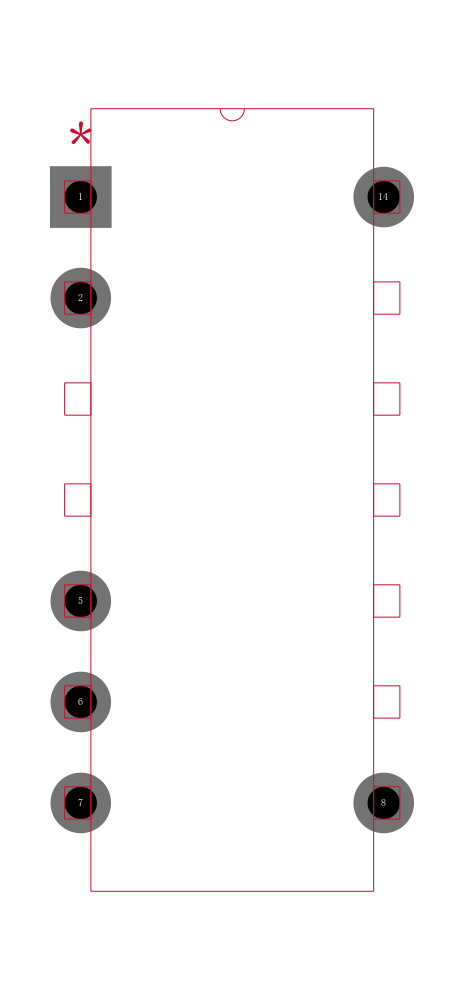

DCP021212P封装焊盘图
在线购买DCP021212P
型号: DCP021212P
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  DCP021212P  直流/直流转换器 隔离式板载, 10.8 V, 13.2 V, 1输出, DIP, 14 引脚
替代型号DCP021212P
型号/品牌 代替类型 替代型号对比

DCP021212P

TI 德州仪器

当前型号

当前型号

DCP021212DP

德州仪器

类似代替

DCP021212P和DCP021212DP的区别

DCP022415DP

德州仪器

类似代替

DCP021212P和DCP022415DP的区别

DCP022405P

德州仪器

类似代替

DCP021212P和DCP022405P的区别
