DCP011512DBP

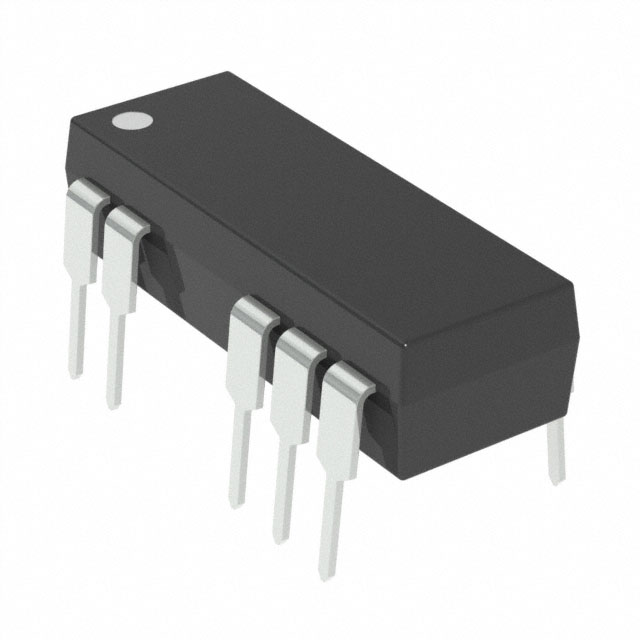

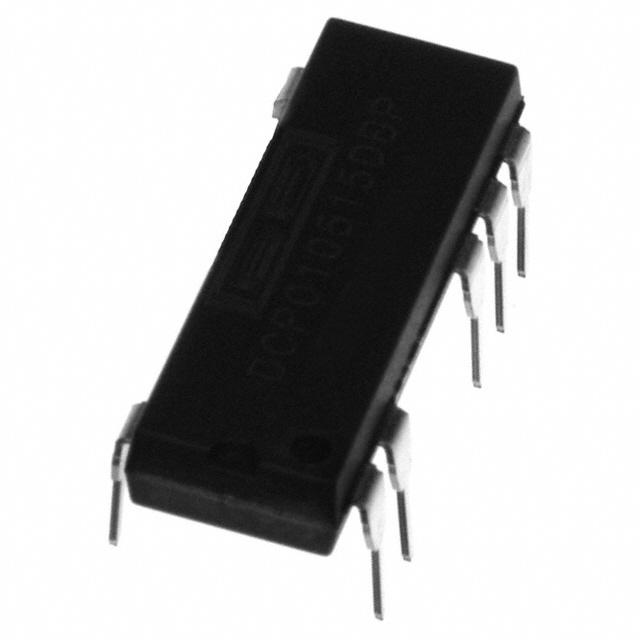

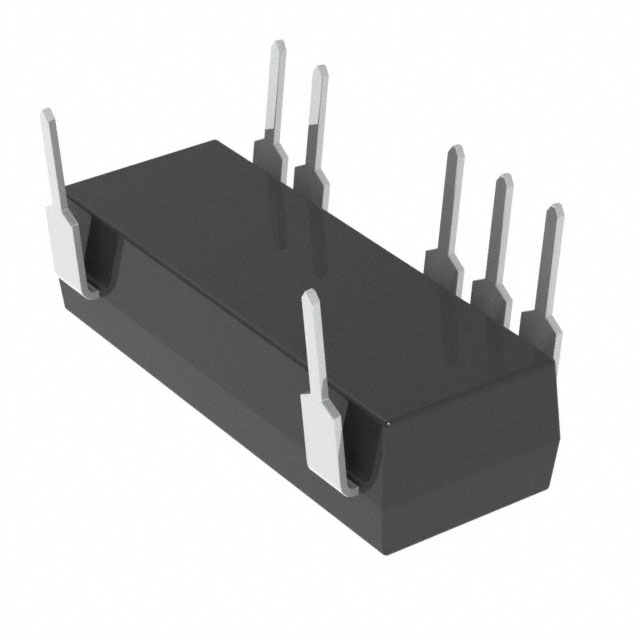

DCP011512DBP图片1
DCP011512DBP图片2
DCP011512DBP图片3
DCP011512DBP图片4
DCP011512DBP图片5
DCP011512DBP图片6
DCP011512DBP图片7
DCP011512DBP图片8
DCP011512DBP图片9
DCP011512DBP图片10
DCP011512DBP图片11
DCP011512DBP图片12
DCP011512DBP图片13
DCP011512DBP图片14
DCP011512DBP图片15
DCP011512DBP图片16
DCP011512DBP概述

1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments

隔离 1W 和 2W 功率微型模块,Texas Instruments


得捷:
DC DC CONVERTER +/-12V 1W


立创商城:
DCP011512DBP


德州仪器TI:
Miniature, 1W Isolated Unregulated DC/DC Converters


欧时:
Texas Instruments DCP011512DBP, 双 降压 开关稳压器, 13.5 → 16.5 V输入, 41mA最大输出


贸泽:
Isolated DC/DC Converters Mini 1W Iso Unreg DC/DC Converter


艾睿:
Module DC-DC 15VIN 2-OUT 12V/-12V 0.041A/0.04A 0.97W 7-Pin PDIP Tube


安富利:
Conv DC-DC Dual Step Down 13.5V to 16.5V 7-Pin PDIP Tube


Chip1Stop:
Conv DC-DC Dual Step Down 13.5V to 16.5V 7-Pin PDIP Tube


Verical:
Module DC-DC 15VIN 2-OUT 12V/-12V 0.041A/0.04A 0.97W 7-Pin PDIP Tube


Newark:
Isolated Board Mount DC/DC Converter, 13.5 V, 16.5 V, 2 Output, DIP, 14 Pins


罗切斯特:
Conv DC-DC Dual Step Down 13.5V to 16.5V 7-Pin PDIP Tube


力源芯城:
小型1W隔离升压DC/DC变换器


Win Source:
IC REG ISOLATED +/-12V 41MA 7DIP


DCP011512DBP中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 16.5V max

额定功率 1 W

输出接口数 2

输出电压 12 V

输出电流 41 mA

静态电流 19.0 mA

调节输出数 2

输出功率 1 W

隔离电压 1 kV

开关频率 800 kHz

输入电压Max 16.5 V

输入电压Min 13.5 V

输出电流Max 42mA, 42mA

输出功率Max 0.97 W

额定功率Max 456 mW

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压Max 16.5 V

电源电压Min 13.5 V

输入电压 13.5V ~ 16.5V

封装参数

安装方式 Through Hole

引脚数 7

封装 DIP-14

外形尺寸

长度 0.78 in

宽度 0.28 in

高度 3.94 mm

封装 DIP-14

物理参数

工作温度 -40℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 ITE(商业)

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2014/12/17

海关信息

ECCN代码 EAR99

数据手册

DCP011512DBP引脚图与封装图
DCP011512DBP引脚图
DCP011512DBP封装图
DCP011512DBP封装焊盘图
在线购买DCP011512DBP
型号: DCP011512DBP
制造商: TI 德州仪器
描述:1W 和 2W 功率微型模块,Texas Instruments ### 隔离电源模块,Texas Instruments
替代型号DCP011512DBP
型号/品牌 代替类型 替代型号对比

DCP011512DBP

TI 德州仪器

当前型号

当前型号

DCP011512DP

Burr Brown

功能相似

DCP011512DBP和DCP011512DP的区别
