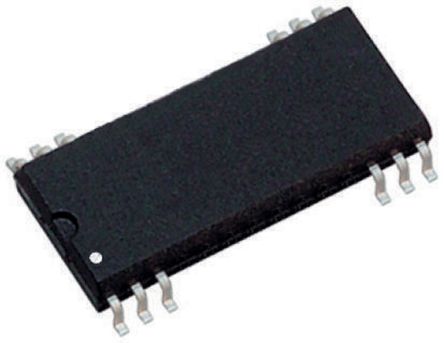

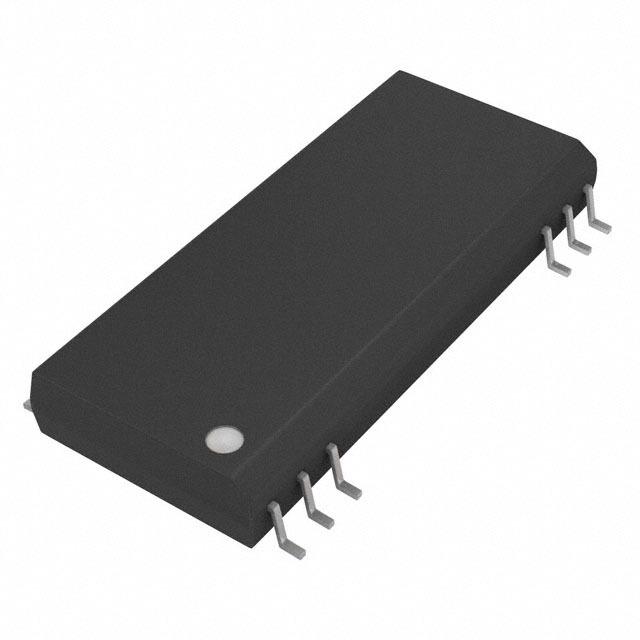

DCP020515DU

DCP020515DU图片1
DCP020515DU图片2
DCP020515DU图片3
DCP020515DU图片4
DCP020515DU图片5
DCP020515DU图片6
DCP020515DU图片7
DCP020515DU图片8
DCP020515DU图片9
DCP020515DU图片10
DCP020515DU图片11
DCP020515DU图片12
DCP020515DU概述

TEXAS INSTRUMENTS  DCP020515DU  直流/直流转换器 隔离式板载, 4.5 V, 5.5 V, 2输出, SOP, 28 引脚

隔离 1W 和 2W 功率微型模块,Texas Instruments


得捷:
DC DC CONVERTER +/-15V 2W


立创商城:
DCP020515DU


德州仪器TI:
Miniature, 2W Isolated Unregulated DC/DC Converters


欧时:
### 隔离 1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments


艾睿:
Module DC-DC 5VIN 2-OUT 15V/-15V 0.066A/0.06A 2W 12-Pin SOP Tube


安富利:
Conv DC-DC Dual Non-Inv/Inv/Step Up/Step Down 4.5V to 5.5V 12-Pin SOP Tube


Chip1Stop:
Conv DC-DC Dual Non-Inv/Inv/Step Up/Step Down 4.5V to 5.5V 12-Pin SOP Tube


Verical:
Module DC-DC 5VIN 2-OUT 15V/-15V 0.066A/0.06A 2W 12-Pin SOP Tube


Newark:
# TEXAS INSTRUMENTS  DCP020515DU  Isolated Board Mount DC/DC Converter, 4.5 V, 5.5 V, 2 Output, SOP, 28 Pins


DCP020515DU中文资料参数规格
技术参数

频率 800 kHz

电源电压DC 5.50V max

额定功率 2 W

输出接口数 2

输出电压 15 V

输出电流 66 mA

针脚数 28

静态电流 27.0 mA

调节输出数 2

输出功率 2 W

隔离电压 1 kV

开关频率 800 kHz

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电压Max 15 V

输出电流Max 67mA, 67mA

输出功率Max 2 W

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 4.5 V

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 28

封装 SOP-12

外形尺寸

长度 17.9 mm

宽度 10.33 mm

高度 2.3 mm

封装 SOP-12

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

制造应用 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

DCP020515DU引脚图与封装图
DCP020515DU引脚图
DCP020515DU封装图
DCP020515DU封装焊盘图
在线购买DCP020515DU
型号: DCP020515DU
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  DCP020515DU  直流/直流转换器 隔离式板载, 4.5 V, 5.5 V, 2输出, SOP, 28 引脚
替代型号DCP020515DU
型号/品牌 代替类型 替代型号对比

DCP020515DU

TI 德州仪器

当前型号

当前型号

DCP020515DU/1K

德州仪器

功能相似

DCP020515DU和DCP020515DU/1K的区别
