DCP022405P参数规格_中文资料_数据手册PDF

DCP022405P概述

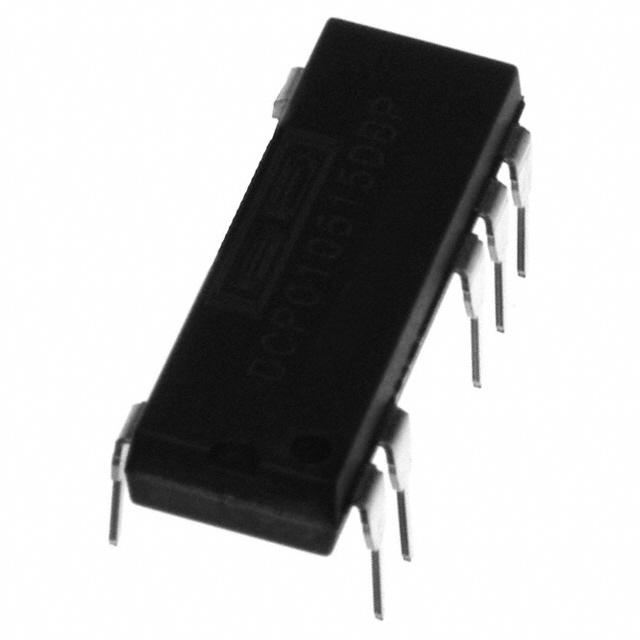

微型， 2W ，隔离非稳压DC / DC转换器 Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

隔离模块直流转换器 1 输出 5V - - 400mA 21.6V - 26.4V 输入

得捷:
DC DC CONVERTER 5V 2W

立创商城:
DCP022405P

德州仪器TI:
Miniature, 2W Isolated Unregulated DC/DC Converters

艾睿:
Texas Instruments&s; DCP022405P DC to DC converter and switching regulator module will convert incoming voltages to levels that you need for your circuit.

安富利:
Conv DC-DC Single Step Down 21.6V to 26.4V 7-Pin PDIP Tube

Chip1Stop:
Conv DC-DC Single Step Down 21.6V to 26.4V 7-Pin PDIP Tube

Verical:
Module DC-DC 24VIN 1-OUT 5V 0.4A 2W 7-Pin PDIP Tube

Win Source:
IC REG ISOLATED 5V 0.4A 7DIP

DCP022405P中文资料参数规格

技术参数

频率 800 kHz

电源电压DC 24.0 V

额定功率 2 W

输出接口数 1

输入电压DC 21.6V ~ 26.4V

输出电压 5 V

输出电流 0.4 A

静态电流 13.0 mA

调节输出数 1

输出功率 2 W

隔离电压 1 kV

开关频率 800 kHz

输入电压Max 26.4 V

输入电压Min 21.6 V

输入电压DC Max 5.5 V

输入电压DC Min 4.5 v

输出电流Max 400 mA

输出功率Max 2 W

额定功率Max 65 mW

工作温度Max 85 ℃

工作温度Min -40 ℃

输入电压 21.6V ~ 26.4V

封装参数

安装方式 Through Hole

引脚数 7

封装 DIP-14

外形尺寸

长度 18.7 mm

宽度 10.65 mm

高度 2.65 mm

封装 DIP-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 ITE（商业）

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

DCP022405P引脚图与封装图

在线购买DCP022405P

型号： DCP022405P

制造商： TI 德州仪器

描述：微型， 2W ，隔离非稳压DC / DC转换器 Miniature, 2W, Isolated UNREGULATED DC/DC CONVERTERS

立即咨询

替代型号DCP022405P

型号/品牌	代替类型	替代型号对比
DCP022405P TI 德州仪器	当前型号	当前型号
DCP021212P 德州仪器	类似代替	DCP022405P和DCP021212P的区别
DCP020505P 德州仪器	类似代替	DCP022405P和DCP020505P的区别
DCP022405DP 德州仪器	类似代替	DCP022405P和DCP022405DP的区别
