DS1306E+概述

MAXIM INTEGRATED PRODUCTS  DS1306E+  芯片, 实时时钟

实时时钟,带 NV 存储器,Integrated

Maxim 一系列实时时钟产品包含用于数据保存的非易失 RAM 存储器。 时钟/日历功能提供秒、分钟、小时、日、日期、月和年份信息。 此时钟通常以 12 或 24 小时格式操作,带有 AM/PM 指示器。 附加功能包括监控计时器、警报和涓流充电设备(用于外部备用电池);还提供一些设备,包括集成晶体时钟振荡器。


得捷:
IC RTC CLK/CALENDAR SPI 20TSSOP


欧时:
### 实时时钟,带 NV 存储器,IntegratedMaxim 一系列实时时钟产品包含用于数据保存的非易失 RAM 存储器。 时钟/日历功能提供秒、分钟、小时、日、日期、月和年份信息。 此时钟通常以 12 或 24 小时格式操作,带有 AM/PM 指示器。 附加功能包括监控计时器、警报和涓流充电设备(用于外部备用电池);还提供一些设备,包括集成晶体时钟振荡器。### 实时时钟 RTC


立创商城:
DS1306E+


贸泽:
实时时钟 Serial Alarm Real-Time Clock


e络盟:
Alarm RTC IC, Date Time Format Day/Date/Month/Year hh:mm:ss, SPI, 2 V to 5.5 V, TSSOP-20


安富利:
Real Time Clock Serial 96Byte 20-Pin TSSOP


Chip1Stop:
Real Time Clock Serial 96Byte 20-Pin TSSOP


TME:
RTC circuit; 3-wire, SPI; NV SRAM; 96B; TSSOP20; 2÷5.5V


Newark:
# MAXIM INTEGRATED PRODUCTS  DS1306E+  Alarm RTC IC, Date Time Format Day/Date/Month/Year hh:mm:ss, SPI, 2 V to 5.5 V, TSSOP-20


DeviceMart:
IC RTC CLK/CALENDAR SPI 20-TSSOP


DS1306E+中文资料参数规格
技术参数

电源电压DC 2.00V min

工作电压 2V ~ 5.5V

输出接口数 3

输出电压 0.4.2.4 V

针脚数 20

时钟频率 32.8 kHz

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 2V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 TSSOP-20

外形尺寸

长度 6.6 mm

宽度 4.5 mm

高度 0.95 mm

封装 TSSOP-20

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Each

制造应用 Clock & Timing, 时钟与计时

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

DS1306E+引脚图与封装图
DS1306E+引脚图
DS1306E+封装图

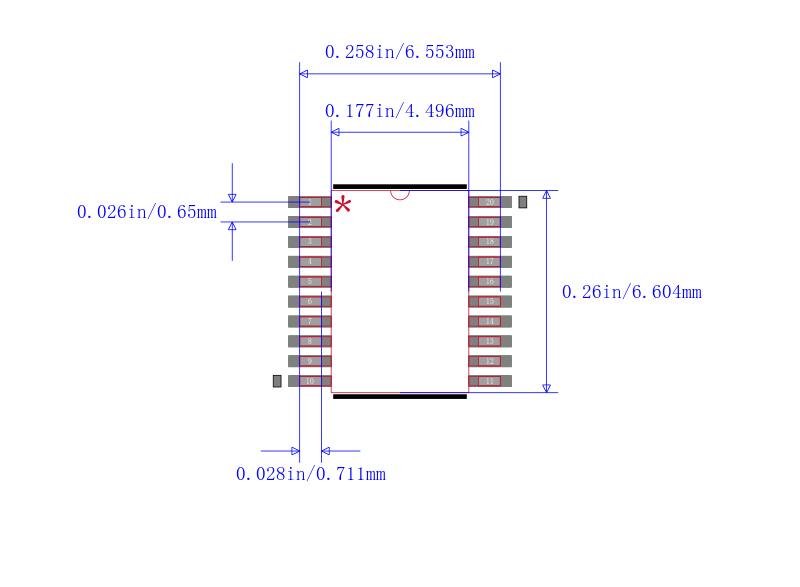

DS1306E+封装焊盘图
在线购买DS1306E+
型号: DS1306E+
描述:MAXIM INTEGRATED PRODUCTS  DS1306E+  芯片, 实时时钟
替代型号DS1306E+
型号/品牌 代替类型 替代型号对比

DS1306E+

Maxim Integrated 美信

当前型号

当前型号

DS1306E+T&R

美信

完全替代

DS1306E+和DS1306E+T&R的区别

DS1306E

美信

完全替代

DS1306E+和DS1306E的区别

DS1306EN/T&R

美信

完全替代

DS1306E+和DS1306EN/T&R的区别
