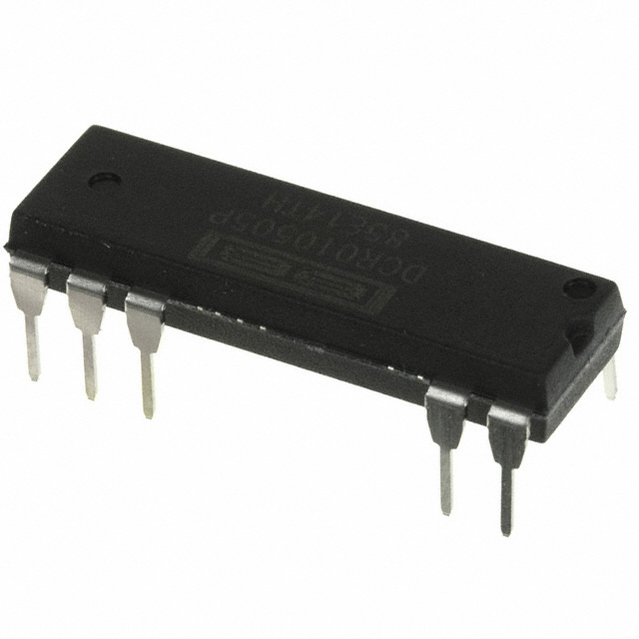

DCR010505P图片1
DCR010505P图片2
DCR010505P图片3
DCR010505P图片4
DCR010505P图片5
DCR010505P图片6
DCR010505P图片7
DCR010505P图片8
DCR010505P图片9
DCR010505P图片10
DCR010505P图片11
DCR010505P概述

1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments

隔离 1W 和 2W 功率微型模块,Texas Instruments


得捷:
DC DC CONVERTER 5V 1W


欧时:
### 隔离 1W 和 2W 功率微型模块,Texas Instruments### 隔离电源模块,Texas Instruments


立创商城:
DCR010505P


德州仪器TI:
Miniature, 1W Isolated Regulated DC/DC Converters


贸泽:
隔离式DC/DC转换器 Mini 1W Iso Regs DC/DC Converter


e络盟:
直流/直流转换器 隔离式板载, 4.5 V, 5.5 V, 1输出, DIP, 18 引脚


艾睿:
Module DC-DC 5VIN 1-OUT 5V 0.2A 1W 10-Pin PDIP Tube


Jameco:
EGULATED


安富利:
Conv DC-DC Single 10-Pin PDIP Tube


Chip1Stop:
Conv DC-DC Single 10-Pin PDIP Tube


Verical:
Module DC-DC 5VIN 1-OUT 5V 0.2A 1W 10-Pin PDIP Tube


Newark:
# TEXAS INSTRUMENTS  DCR010505P  Isolated Board Mount DC/DC Converter, 4.5 V, 5.5 V, 1 Output, DIP, 18 Pins


Win Source:
IC REG ISOLATED 5V 0.2A 10DIP


DCR010505P中文资料参数规格
技术参数

频率 800 kHz

额定功率 1 W

输出接口数 1

输入电压DC 5.00 V

输出电压 5 V

输出电流 200 mA

针脚数 18

静态电流 25.0 mA

调节输出数 1

输出功率 1 W

隔离电压 1 kV

开关频率 400 kHz

输入电压Max 5.5 V

输入电压Min 4.5 V

输出电流Max 200 mA

输出电流Min 200 mA

输出功率Max 1 W

额定功率Max 1 W

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 0.5 %

电源电压Max 5.5 V

电源电压Min 4.5 V

输入电压 4.5V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 18

封装 DIP-18

外形尺寸

长度 22.86 mm

宽度 6.61 mm

高度 3.94 mm

封装 DIP-18

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

DCR010505P引脚图与封装图
DCR010505P引脚图
DCR010505P封装图
DCR010505P封装焊盘图
