DS1721S+概述

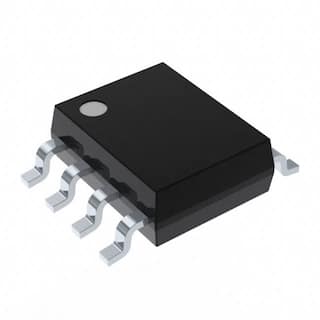

MAXIM INTEGRATED PRODUCTS  DS1721S+..  芯片, 温度传感器, 12位, 1°C, SOIC-8

DS1721 Digital Thermometer & Thermostat

The DS1721 is a temperature-to-digital converter with over/under-temperature detection. Applications include PCs, mobile phones, office equipment and data loggers.

Measurement temperature range: -55 to +125°C

Accuracy: ±1.5°C from -10 to +85°C

Programmable resolution from 9 to 12 bits

Conversion Time Max: 93.75ms 9-bit, 750ms 12-bit

Continuous sensing and "One-Shot" modes selectable

Communication: Serial I²C bus for up to 8 devices

Power supply: +2.7V to +5.5Vdc

### 温度和湿度传感器,

DS1721S+中文资料参数规格
技术参数

电源电压DC 2.70 V, 5.50 V max

输出电压 2.40 V

供电电流 1.25 mA

针脚数 8

位数 12

工作温度Max 125 ℃

工作温度Min -55 ℃

精度 ±2℃ Max

电源电压 2.7V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 5 mm

宽度 4 mm

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

DS1721S+引脚图与封装图
DS1721S+引脚图
DS1721S+封装图
DS1721S+封装焊盘图
在线购买DS1721S+
型号: DS1721S+
描述:MAXIM INTEGRATED PRODUCTS  DS1721S+..  芯片, 温度传感器, 12位, 1°C, SOIC-8
替代型号DS1721S+
型号/品牌 代替类型 替代型号对比

DS1721S+

Maxim Integrated 美信

当前型号

当前型号

DS1721S+T&R

美信

类似代替

DS1721S+和DS1721S+T&R的区别

DS1721S

美信

类似代替

DS1721S+和DS1721S的区别

TMP75AIDR

德州仪器

功能相似

DS1721S+和TMP75AIDR的区别
