D2W203F概述

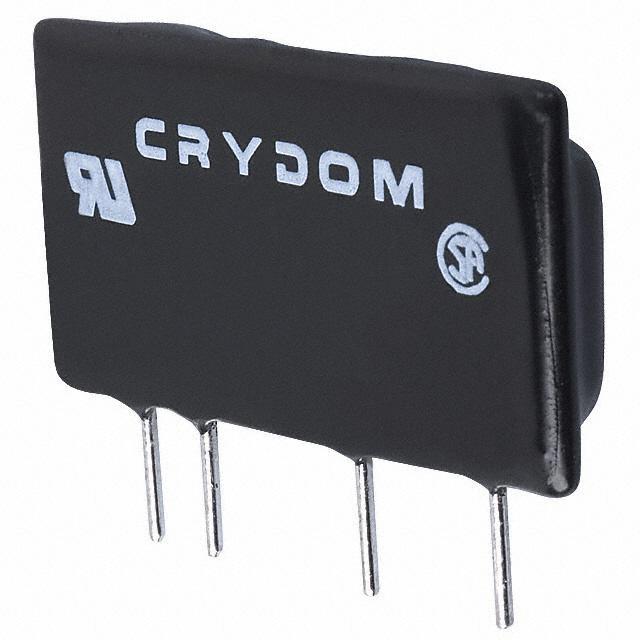

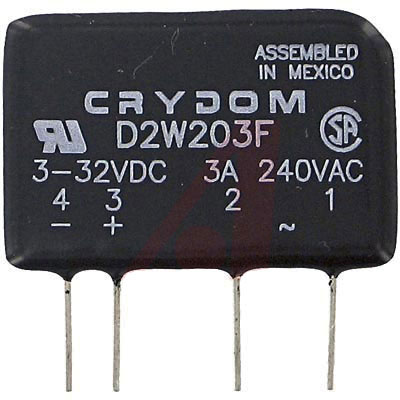

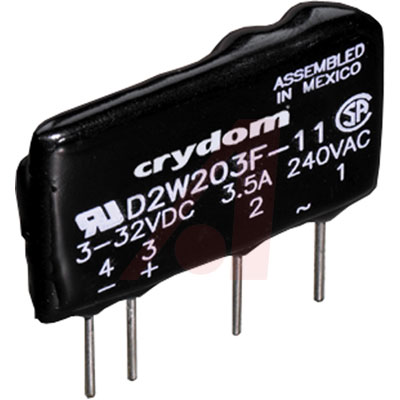

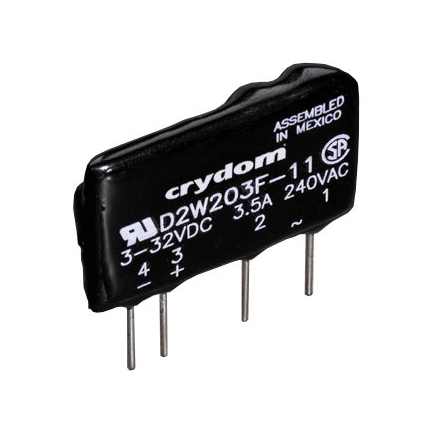

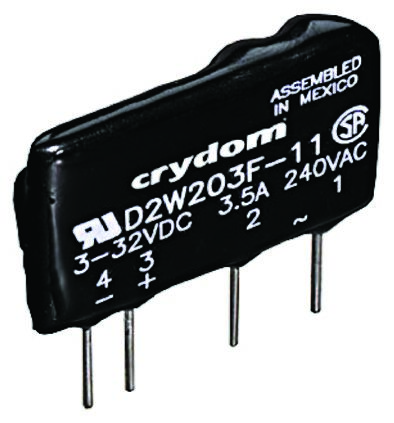

CRYDOM  D2W203F  固态继电器, D2W系列, SIP, SPST-常开, 3 A, 电路板, 通孔安装, 24 Vrms, 280 Vrms

印刷电路板安装单列直插式固态 - D2W 系列

单列直插式包装,用于印刷电路板安装

直流控制

可切换高达 3.5A 的交流负载

隔离电压 4000V 有效值

工作温度范围:-20 至 +80°C

尺寸:39.8x11.9x43.2mm

### 认可

UL,CSA

### 认可

UL; CSA

### 注意

温度在 25°C 以上时效能会下降,将限制最大负载电流


欧时:
SSR,D2W series,snubber,ZC,3A/280V


e络盟:
固态继电器, D2W系列, SIP, SPST-常开, 3 A, 280 Vrms, 电路板, 通孔安装, 零交叉


艾睿:
Relay SSR 3mA 32V DC-IN 3A 280V AC-OUT 4-Pin SIP


Allied Electronics:
Relay; 0.06 to 3 A RMS; 24 to 280 V RMS; 600 Vpeak; PCB; 4000 V RMS; PCB


Jameco:
280 Volt AC 3.5A Solid State Relay


富昌:
D2W 系列 3 A 24 至 280 V 过零 直流控制 固态继电器 PCB - SIP-4


Chip1Stop:
Relay SSR 3mA 32V DC-IN 3A 280V AC-OUT 4-Pin SIP


Verical:
Relay SSR 3mA 32V DC-IN 3A 280V AC-OUT 4-Pin SIP


Newark:
Solid State Relay, SPST-NO, 3 A, 280 Vrms, PCB, Through Hole, Zero Crossing


MASTER:
SOLID STATE RELAY 24-280 V - PCB SIP SSR 280VAC/3A, 3-32VDC,ZC


Electro Sonic:
SOLID STATE RELAY 24-280 V - PCB SIP SSR 280VAC/3A, 3-32VDC,ZC


D2W203F中文资料参数规格
技术参数

电源电压DC 3.00 V, 32.0 V max

额定电流 3 A

电容 10 pF

输出电流 3000 mA

触点类型 SPST-NO

负载电流 3 A

输入电流 3 mA

隔离电压 4000 v

输入电压Max 32 V

输入电压Min 3 V

输出电压Max 280 V

输出电流Max 3 A

输入电流Min 3 mA

负载电流Max 3 A

负载电流Min 0.06 Arms

工作温度Max 80 ℃

工作温度Min -30 ℃

额定电压 280 VAC

工作电压Min 24 Vrms

工作电压Max 280 Vrms

输入电压 3VDC ~ 32VDC

封装参数

安装方式 Through Hole

引脚数 4

封装 SIP-4

外形尺寸

长度 43.2 mm

宽度 11.9 mm

高度 29.9 mm

封装 SIP-4

物理参数

工作温度 -30℃ ~ 80℃

其他

产品生命周期 Not Recommended for New Design

包装方式 Bulk

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536490080
