D2450概述

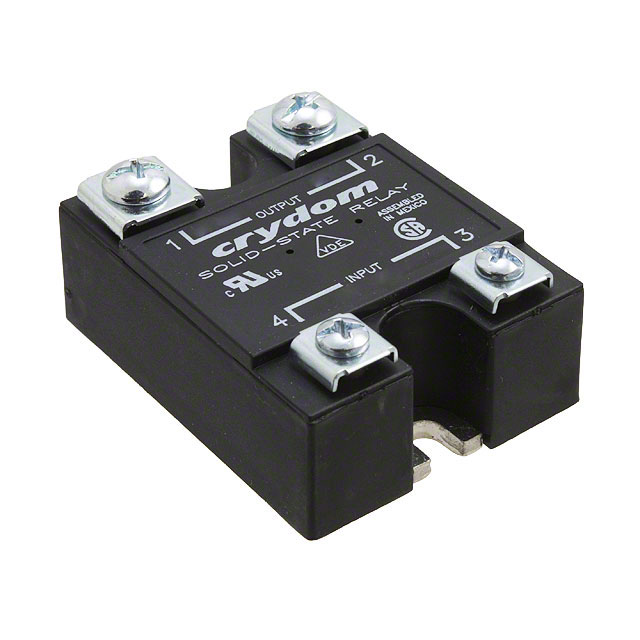

CRYDOM D2450 固态继电器, SPST-常开, 50 A, 面板安装, 螺丝, 24 VAC, 280 VAC

系列 1

Crydom 系列 1 固态继电器可提供广泛的额定值，从 10 A 至 125 A @ 24 V 交流至 280 V 交流。Crydom 在面板安装固态继电器特定系列中集成了多种功能，包括交流或直流控制和 SCR 输出，用于重工业负载。提供零交叉（电阻性负载）和随机型（电感性负载）输出型号。

### 特点和优势

600 V 阻隔容量

SCR 输出，用于重工业负载

内部减震器电路

提供过滤器、盖和热垫

端子型螺钉；鞍座夹

输入输出电容：8 pF

隔离电压 4 kVrms

尺寸：高 22.9 x 深 58.4 x 宽 45.7mm

### 注

不包括散热片。有关负载电流降额和散热片的详细说明，参见制造商数据表

### 认可

加拿大和美国的 UL 认证组件，VDE

### 注意

在温度高于 25 °C 时，降额将限制最大负载电流。

### 认可

UL；CSA；VDE

### Crydom 固态继电器及附件

D2450中文资料参数规格

技术参数

电源电压DC 3.00V min

额定电流 50 A

输出电流 50000 mA

触点类型 SPST-NO

负载电流 50 A

输入电流 20 mA

耗散功率 0.5 W

电阻 1500 Ω

隔离电压 4 kV

输入电压Max 32 V

输入电压Min 3 V

输出电压Max 280 V

输入电流Min 20 mA

负载电流Max 50 Arms

负载电流Min 40 mA

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压 24VAC ~ 280VAC

工作电压Min 24 VAC

工作电压Max 280 VAC

输入电压 3VDC ~ 32VDC

封装参数

安装方式 Surface Mount

引脚数 4

封装 Hockey Puck

外形尺寸

长度 58.4 mm

宽度 22.9 mm

高度 23 mm

封装 Hockey Puck

物理参数

工作温度 -40℃ ~ 80℃

其他

产品生命周期 Not Recommended for New Design

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

HTS代码 8536490080
