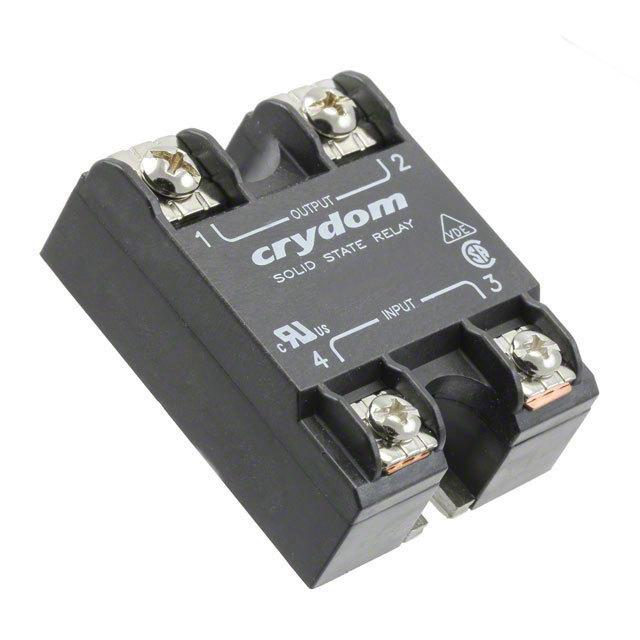

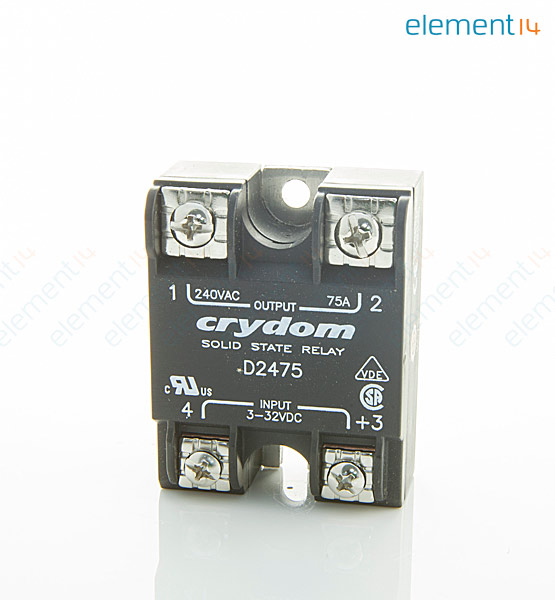

CRYDOM D2475 固态继电器, SPST-常开, 75 A, 面板安装, 螺丝, 24 VAC, 280 VAC
系列 1
Crydom 系列 1 固态继电器可提供广泛的额定值，从 10 A 至 125 A @ 24 V 交流至 280 V 交流。Crydom 在面板安装固态继电器特定系列中集成了多种功能，包括交流或直流控制和 SCR 输出，用于重工业负载。提供零交叉（电阻性负载）和随机型（电感性负载）输出型号。
### 特点和优势
600 V 阻隔容量 SCR 输出，用于重工业负载
内部减震器电路
提供过滤器、盖和热垫
端子型螺钉；鞍座夹
输入输出电容：8 pF
隔离电压 4 kVrms
尺寸：高 22.9 x 深 58.4 x 宽 45.7mm
### 注
不包括散热片。 有关负载电流降额和散热片的详细说明，参见制造商数据表
### 注意
在温度高于 25 °C 时，降额将限制最大负载电流。
### 认可
加拿大和美国的 UL 认证组件，VDE
电源电压DC 3.00V min
额定电流 75 A
输出电压 24V ~ 280V
输出电流 75000 mA
触点类型 SPST-NO
负载电流 75 A
输入电流 20 mA
电阻 1.50 kΩ
隔离电压 4000 v
输入电压Max 32 V
输入电压Min 3 V
输出电压Max 280 V
输入电流Min 20 mA
负载电流Max 75 Arms
负载电流Min 40 mA
工作温度Max 80 ℃
工作温度Min -40 ℃
额定电压 24VAC ~ 140VAC
工作电压Min 24 VAC
工作电压Max 280 VAC
输入电压 3VDC ~ 32VDC
安装方式 Surface Mount
引脚数 4
封装 Hockey Puck
长度 58.4 mm
宽度 22.9 mm
高度 23 mm
封装 Hockey Puck
工作温度 -40℃ ~ 80℃
产品生命周期 Active
包装方式 Bulk
制造应用 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536490080
