DP 系列DP 系列的直流负载反向固态接触器包括四个光学隔离直流低功耗 FET 输出,额定电流在 48 V 直流时高达 60 A。 固态接触器在 H 桥配置布线,带通用输入控制,提供了一种简便方法进行电源接通和断开并可转换极性。DP 系列固态接触器装在一个紧凑型面板安装包装中(工业标准 75 x 105 mm)。内置保护正向/反向互锁功能 控制特征在每个极性端结合了软启动/上升、软停止/下降和制动功能 用于操作模式的 LED 状态指示灯 ### 直流切换
直流反向固态接触器 - DP 系列
DP 系列的直流负载反向固态接触器包括四个光学隔离直流低功耗 FET 输出,额定电流在 48 V 直流时高达 60 A。 固态接触器在 H 桥配置布线,带通用输入控制,提供了一种简便方法进行电源接通和断开并可转换极性。DP 系列固态接触器装在一个紧凑型面板安装包装中(工业标准 75 x 105 mm)。
内置保护正向/反向互锁功能
控制特征在每个极性端结合了软启动/上升、软停止/下降和制动功能
用于操作模式的 LED 状态指示灯
欧时:
20A 面板安装, 直流切换切换 MO
贸泽:
Solid State Relays - Industrial Mount PM DC H Bridge 48V 20A 15V CNT
艾睿:
Relay SSR 20mA 15V DC-IN 20A 48V DC-OUT 4-Pin
Allied Electronics:
Solid State Relay Screw Panel Mount, DCMOSFET, 20 A, 15 V dc
Chip1Stop:
Relay SSR 20mA 15V DC-IN 20A 48V DC-OUT 4-Pin
Verical:
Relay SSR 20mA 15V DC-IN 20A 48V DC-OUT 4-Pin
Newark:

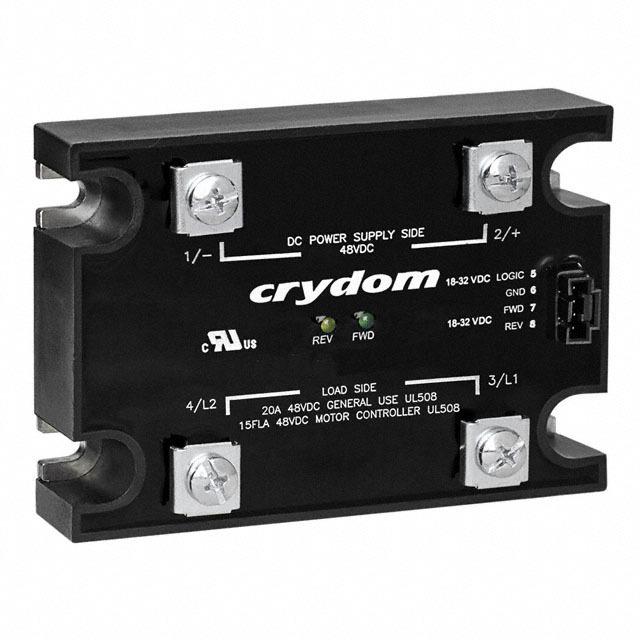

# CRYDOM DP4R60D20 Solid State Contactor, 20 A, 48 VDC, Reversing, Panel, Screw, 15 VDC
电源电压DC 15.0 V
工作电压 48.0V max
输出电流 20000 mA
供电电流 1.00 mA
负载电流 20 A
输入电流 16mA ~ 20mA
耗散功率 20000 mW
隔离电压 2500 v
输入电压Max 15 V
输入电压Min 4.5 V
输出电压Max 48 V
输出电流Max 20 A
输入电流Min 20 mA
负载电流Max 20 A
负载电流Min 0.10 A
工作温度Max 80 ℃
工作温度Min -30 ℃
耗散功率Max 20000 mW
工作电压Min 1 VDC
工作电压Max 48 VDC
输入电压 4.5VDC ~ 15VDC
安装方式 Screw Terminals, Panel, Chassis
引脚数 4
封装 Hockey Puck
长度 104 mm
高度 20 mm
封装 Hockey Puck
工作温度 -30℃ ~ 80℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/12/17
