DSS6NZ82A103U31A

DSS6/DSS9 系列与传统双端电容器不同，双端电容器会在引线中有高剩余电感阻塞高频杂讯接地的路径，三端电容器形成 T 过滤器，它与线路串联，通过两个整体式铁氧体磁珠提供高电感，并使低电感值通过旁路电容器被接地。 因此，它们比传统一般频率的去耦电容器有更强的衰减能力 **注意：**请参阅“主要特点”表，以获取有效频率范围的详情 ### 应用包括：高频杂讯抑制，用于直流电力线 噪声抑制，用于数字高阻抗电路 噪声抑制，用于高速数字信号（时钟等） 噪声抑制，用于视频 IF 信号 主要特点 --- **16V 系列** |   |   电容 pF | 有效频率范围（MHz）： | 以 N 结尾的制造商 部件号 22000 | 3-1000 | DSS6NF31C223Q55B   |   |   **50V 系列** |   |   22000 | 0.3-1000 | DSS9NC51H223Q55B   |   |   **100V 系列** |   |   47 | 500-2000 | DSS6NC52A470Q55B 100 | 300-2000 | DSS6NC52A101Q55B 220 | - | DSS6NC52A221Q55B 270 | 90-1000 | DSS6NC52A271Q55B 470 | 70-1000 | DSS6NC52A471Q55B 1000 | 30-1000 | DSS6NC52A102Q55B 2200 | 10-1000 | DSS6NE52A222Q55B 10000 | 7-1000 | DSS6NZ82A103Q55B   |   |   **250V 系列** |   |   100 | 300-2000 | DSS9HB32E101Q55B 270 | 90-1000 | DSS9HB32E271Q55B 2200 | 10-1000 | DSS9HB32E222Q55B   |   |   工作温度范围 |   | -25°C 到 +85°C ### 信号/线路/杂讯和馈通 - 印刷电路板安装

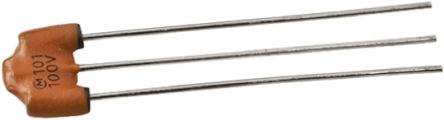

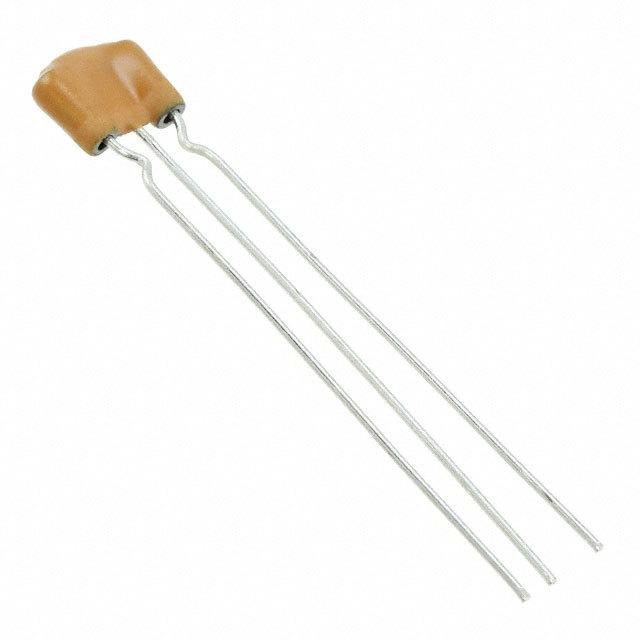

三端电容器 DSS6/DSS9 系列

与传统双端电容器不同，双端电容器会在引线中有高剩余电感阻塞高频杂讯接地的路径，三端电容器形成 T 过滤器，它与线路串联，通过两个整体式铁氧体磁珠提供高电感，并使低电感值通过旁路电容器被接地。 因此，它们比传统一般频率的去耦电容器有更强的衰减能力

**注意：**请参阅“主要特点”表，以获取有效频率范围的详情

### 应用包括：

高频杂讯抑制，用于直流电力线

噪声抑制，用于数字高阻抗电路

噪声抑制，用于高速数字信号（时钟等）

噪声抑制，用于视频 IF 信号

得捷:
FILTER EMI 10000PF RADIAL

欧时:
### 三端电容器 DSS6/DSS9 系列与传统双端电容器不同，双端电容器会在引线中有高剩余电感阻塞高频杂讯接地的路径，三端电容器形成 T 过滤器，它与线路串联，通过两个整体式铁氧体磁珠提供高电感，并使低电感值通过旁路电容器被接地。 因此，它们比传统一般频率的去耦电容器有更强的衰减能力 **注意：**请参阅“主要特点”表，以获取有效频率范围的详情 ### 应用包括：高频杂讯抑制，用于直流电力线 噪声抑制，用于数字高阻抗电路 噪声抑制，用于高速数字信号（时钟等） 噪声抑制，用于视频 IF 信号 主要特点 --- **16V 系列** |   |   电容 pF | 有效频率范围（MHz）： | 以 N 结尾的制造商 部件号 22000 | 3-1000 | DSS6NF31C223Q55B   |   |   **50V 系列** |   |   22000 | 0.3-1000 | DSS9NC51H223Q55B   |   |   **100V 系列** |   |   47 | 500-2000 | DSS6NC52A470Q55B 100 | 300-2000 | DSS6NC52A101Q55B 220 | - | DSS6NC52A221Q55B 270 | 90-1000 | DSS6NC52A271Q55B 470 | 70-1000 | DSS6NC52A471Q55B 1000 | 30-1000 | DSS6NC52A102Q55B 2200 | 10-1000 | DSS6NE52A222Q55B 10000 | 7-1000 | DSS6NZ82A103Q55B   |   |   **250V 系列** |   |   100 | 300-2000 | DSS9HB32E101Q55B 270 | 90-1000 | DSS9HB32E271Q55B 2200 | 10-1000 | DSS9HB32E222Q55B   |   |   工作温度范围 |   | -25°C 到 +85°C ### 信号/线路/杂讯和馈通 - 印刷电路板安装

贸泽:
Feed Through Capacitors 10KPF 100V DISC EMI FILTER

艾睿:
EMI Filter LC-Circuit 6A 100VDC RDL Thru-Hole Ammo

安富利:
EMI Filter 6A 100VDC RDL Thru-Hole Ammo Pack

Chip1Stop:
EMI Filter LC-Circuit 6A 100VDC RDL Thru-Hole Ammo

Verical:
EMI Filter LC-Circuit 6A 100VDC RDL Thru-Hole Ammo

Win Source:
FILTER EMI 10000PF RADIAL
