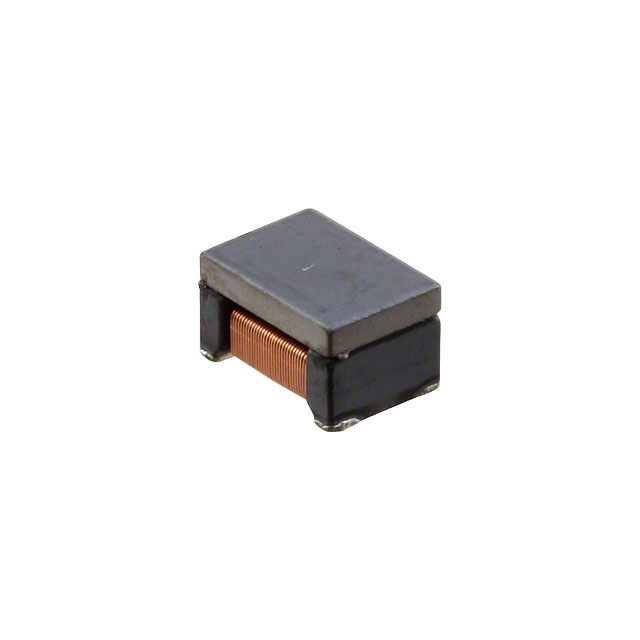

DLW43SH101XP2L图片1

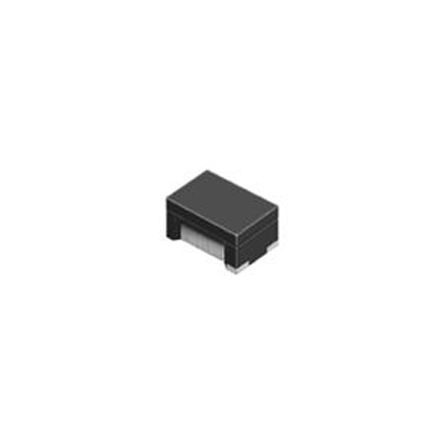

DLW43SH101XP2L图片2
DLW43SH101XP2L图片3
DLW43SH101XP2L图片4
DLW43SH101XP2L图片5
DLW43SH101XP2L图片6
DLW43SH101XP2L图片7
DLW43SH101XP2L图片8
DLW43SH101XP2L概述

Murata 1812 DLW43S 系列贴片式共模扼流圈Murata DLW43SH 系列共模扼流圈结构紧凑,容差为 0.2 mm。 虽然它们的尺寸小,但它们在 1 MHz 时具有 100microH 的共模电感。 这些共模扼流圈特别适合用于汽车应用。 推荐应用包括汽车 LAN 共模噪声抑制,用于 CANBUS 和车上网络协议标准。### Murata 贴片式共模扼流圈

Murata 1812 DLW43S 系列贴片式共模

Murata DLW43SH 系列共模扼流圈结构紧凑,容差为 0.2 mm。 虽然它们的尺寸小,但它们在 1 MHz 时具有 100microH 的共模。

这些共模扼流圈特别适合用于汽车应用。 推荐应用包括汽车 LAN 共模噪声抑制,用于 CANBUS 和车上网络协议标准。

### Murata 贴片式共模扼流圈


欧时:
Murata DLW43S 系列 DLW43SH101XP2L 共模扼流圈, 100 μH, 2Ω直流电阻, 170 mA, 4.5 x 3.2 x 2.7mm, 1812封装


得捷:
CMC 100UH 170MA 2LN SMD AEC-Q200


立创商城:
100uH@0.1MHz 170mA


艾睿:
Common Mode Chokes Dual 100uH 100kHz 0.17A 2Ohm DCR SMD Automotive T/R


安富利:
Ind Common Mode Choke Wirewound 100uH -30% to 80% 100KHz 170mA 1812 Embossed T/R


Chip1Stop:
Common Mode Chokes Dual 100uH 100kHz 170mA 2Ohm DCR SMD Automotive T/R


Verical:
Common Mode Chokes Dual 100uH 100kHz 0.17A 2Ohm DCR SMD Automotive T/R


儒卓力:
**DLW43SH 100uH 170mA -40+125°C **


Win Source:
CHOKE COMMON MODE WW 100UH SMD


DLW43SH101XP2L中文资料参数规格
技术参数

额定电压DC 50 V

电感 100 µH

测试频率 100 kHz

电阻DC) 2 Ω

额定电流Max 170 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

额定电压 50 VDC

电阻DC Max 2 Ω

封装参数

安装方式 Surface Mount

引脚数 4

封装公制 4832

封装 1812

外形尺寸

长度 4.5 mm

宽度 3.2 mm

高度 2.6 mm

封装公制 4832

封装 1812

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

DLW43SH101XP2L引脚图与封装图
DLW43SH101XP2L引脚图
DLW43SH101XP2L封装图
DLW43SH101XP2L封装焊盘图
在线购买DLW43SH101XP2L
型号: DLW43SH101XP2L
制造商: muRata 村田
描述:Murata 1812 DLW43S 系列贴片式共模扼流圈 Murata DLW43SH 系列共模扼流圈结构紧凑,容差为 0.2 mm。 虽然它们的尺寸小,但它们在 1 MHz 时具有 100microH 的共模电感。 这些共模扼流圈特别适合用于汽车应用。 推荐应用包括汽车 LAN 共模噪声抑制,用于 CANBUS 和车上网络协议标准。 ### Murata 贴片式共模扼流圈
替代型号DLW43SH101XP2L
型号/品牌 代替类型 替代型号对比

DLW43SH101XP2L

muRata 村田

当前型号

当前型号

82340-1272

欧姆龙

功能相似

DLW43SH101XP2L和82340-1272的区别
