DFKH-14-0003概述

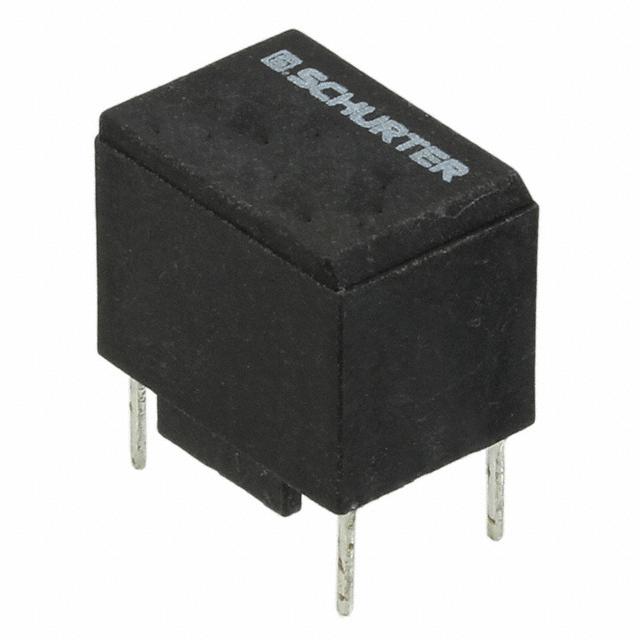

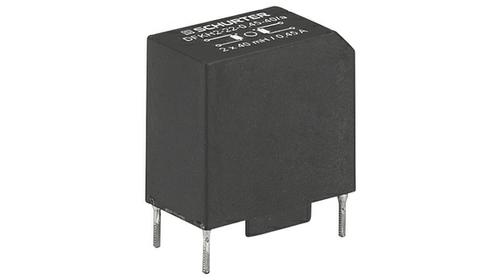

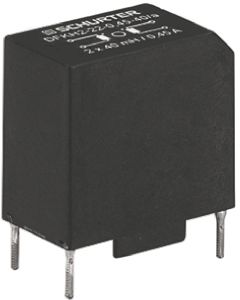

Murata DFKH 系列共模扼流圈磁性补偿 1 相抑制扼流圈，带 THT 接线端子。电感器垂直定位到其外壳且设计用于 230/400 V 交流应用，包括：- 共模干扰衰减斩波放大器直流驱动和步进电动机控制开关电源 ### Schurter 引线型电感器（扼流圈）

Murata DFKH 系列共模

磁性补偿 1 相抑制扼流圈，带 THT 接线端子。

器垂直定位到其外壳且设计用于 230/400 V 交流应用，包括：-

共模干扰衰减

斩波放大器

直流驱动和步进电动机控制

开关电源

### 标准

EN 60938

### 引线型电感器（扼流圈）

DFKH-14-0003中文资料参数规格

技术参数

额定电压AC 440 V

额定电流 36 A

电感 1 mH

自谐频率 2.5 MHz

电阻DC） 0.065 Ω

额定电流Max 2 A

工作温度Max 100 ℃

工作温度Min -25 ℃

额定电压 440 VAC

电阻DC Max 65 mΩ

封装参数

安装方式 Through Hole

封装 13.5 mm

外形尺寸

长度 15 mm

高度 13.5 mm

封装 13.5 mm

物理参数

工作温度 -25℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买DFKH-14-0003

型号： DFKH-14-0003

制造商： Schurter

描述：Murata DFKH 系列共模扼流圈磁性补偿 1 相抑制扼流圈，带 THT 接线端子。电感器垂直定位到其外壳且设计用于 230/400 V 交流应用，包括：- 共模干扰衰减斩波放大器直流驱动和步进电动机控制开关电源 ### Schurter 引线型电感器（扼流圈）
