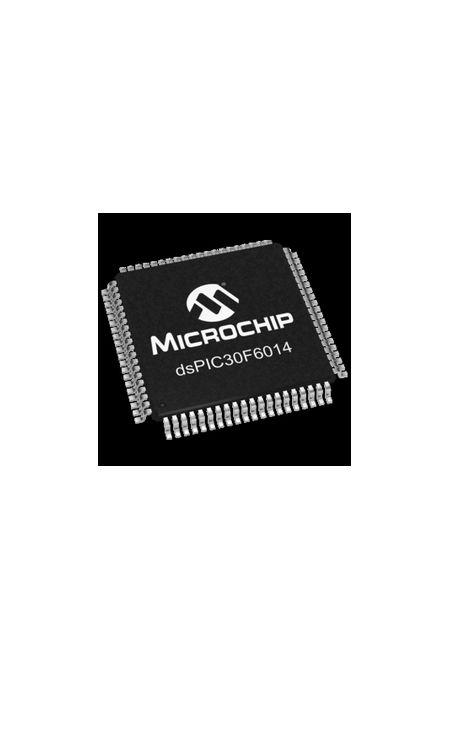

DSPIC30F6014-20E/PF概述

数字信号处理器和控制器 - DSP, DSC 30MHz 132KB Flash

dsPIC dsPIC™ 30F Microcontroller IC 16-Bit 20 MIPS 144KB 48K x 24 FLASH

得捷:
IC MCU 16BIT 144KB FLASH 80TQFP

立创商城:
dsPIC30F6014-20E/PF

贸泽:
数字信号处理器和控制器 - DSP, DSC 30MHz 132KB Flash

艾睿:
MCU 16-bit dsPIC30F dsPIC RISC 144KB Flash 2.5V/3.3V/5V 80-Pin TQFP Tray

Allied Electronics:
16 Bit MCU/DSP 20MIPS 144 KB FLASH

安富利:
MCU 16-bit dsPIC30 dsPIC RISC 144KB Flash 2.5V/3.3V/5V 80-Pin TQFP Tray

DSPIC30F6014-20E/PF中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

时钟频率 40.0MHz max

RAM大小 8 kB

位数 16

FLASH内存容量 147456 B

I/O引脚数 68

内核架构 dsPIC

模数转换数ADC 1

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 80

封装 TQFP-80

外形尺寸

长度 14 mm

宽度 14 mm

高度 1 mm

封装 TQFP-80

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

DSPIC30F6014-20E/PF引脚图与封装图
