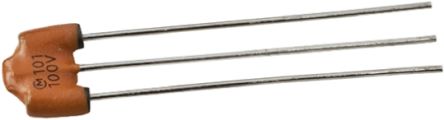

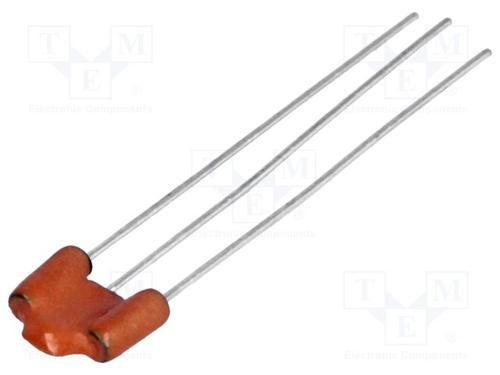

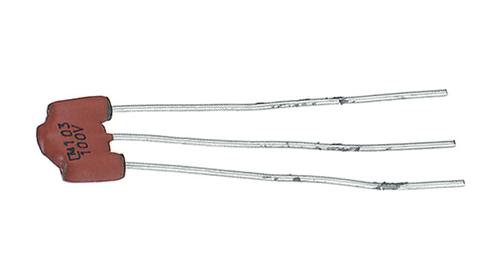

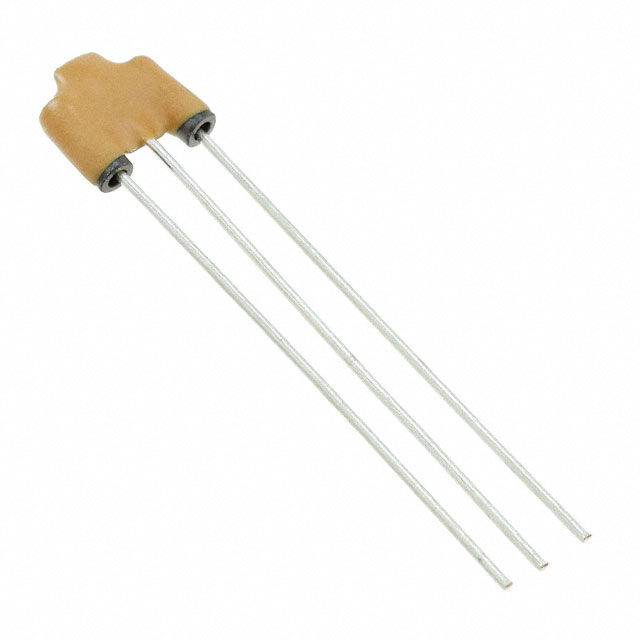

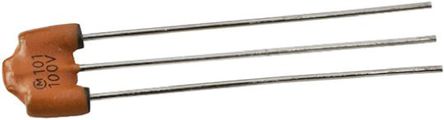

三端电容器 DSS6/DSS9 系列
与传统双端电容器不同，双端电容器会在引线中有高剩余电感阻塞高频杂讯接地的路径，三端电容器形成 T 过滤器，它与线路串联，通过两个整体式铁氧体磁珠提供高电感，并使低电感值通过旁路电容器被接地。 因此，它们比传统一般频率的去耦电容器有更强的衰减能力
**注意：**请参阅主要特点表，以获取有效频率范围的详情
### 应用包括：
高频杂讯抑制，用于直流电力线
噪声抑制，用于数字高阻抗电路
噪声抑制，用于高速数字信号（时钟等）
噪声抑制，用于视频 IF 信号
主要特点
---
**16V 系列** | |
电容 pF | 有效频率范围（MHz）： | 以 N 结尾的制造商 部件号
22000 | 3-1000 | DSS6NF31C223Q55B
| |
**50V 系列** | |
22000 | 0.3-1000 | DSS9NC51H223Q55B
| |
**100V 系列** | |
47 | 500-2000 | DSS6NC52A470Q55B
100 | 300-2000 | DSS6NC52A101Q55B
220 | - | DSS6NC52A221Q55B
270 | 90-1000 | DSS6NC52A271Q55B
470 | 70-1000 | DSS6NC52A471Q55B
1000 | 30-1000 | DSS6NC52A102Q55B
2200 | 10-1000 | DSS6NE52A222Q55B
10000 | 7-1000 | DSS6NZ82A103Q55B
| |
**250V 系列** | |
100 | 300-2000 | DSS9HB32E101Q55B
270 | 90-1000 | DSS9HB32E271Q55B
2200 | 10-1000 | DSS9HB32E222Q55B
| |
工作温度范围 | | -25°C 到 +85°C
工作电压 100 V
电容 2200 pF
通道数 1
纹波电流 6000 mA
额定电流Max 6 A
工作温度Max 85 ℃
工作温度Min -25 ℃
额定电压Max 100 VDC
额定电压 100 V
安装方式 Through Hole
封装 Radial - 3 Leads
长度 8 mm
宽度 2.54 mm
高度 7 mm
封装 Radial - 3 Leads
工作温度 -25℃ ~ 85℃
产品生命周期 Last Time Buy
包装方式 Cut Tape CT
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
