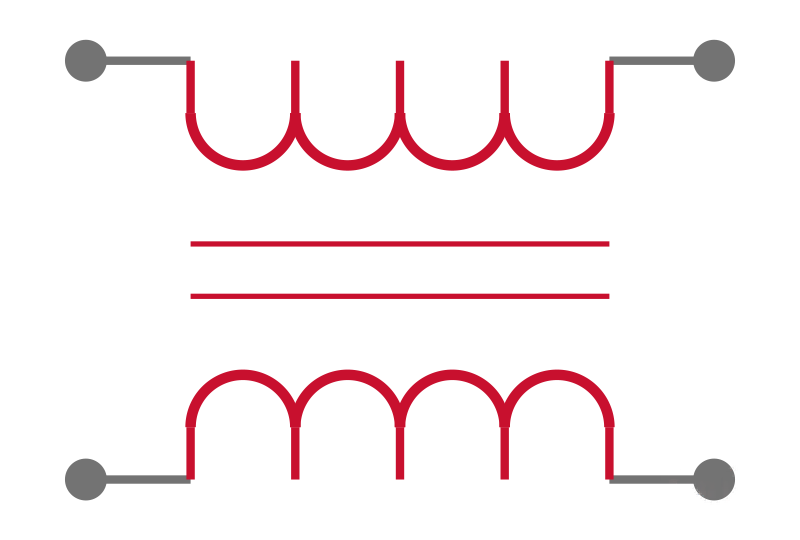

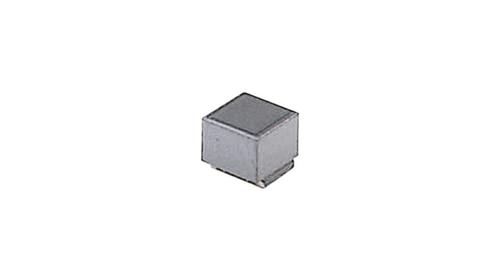

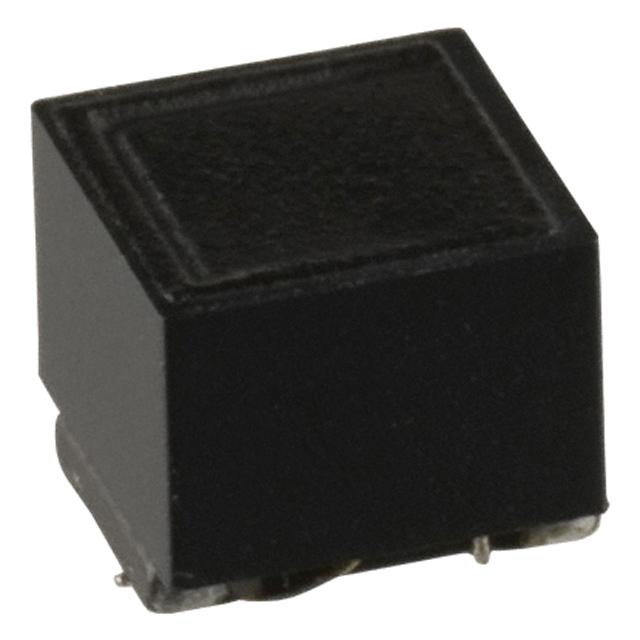

MURATA DLW5BSN302SQ2L 扼流圈, 共模, 3000Ω阻抗, 100MHz
Murata 2014 DLW5AH/5BS 系列 SMD 共模
DLW5AH/5BS 系列高性能线绕芯片共模扼流圈
高阻抗(100MHz 时最大 4000 Ω:DLW5AH)可用于大噪声抑制
大额定电流(最大 5A)适用于电源线使用
由于高耦合共模扼流圈结构,不会损坏高速信号
可用于自动安装
### 应用
便携式设备交流适配器中的直流电源线
直流 - 直流转换器的直流电源线、充电器
欧时:
### Murata 2014 DLW5AH/5BS 系列 SMD 共模扼流圈DLW5AH/5BS 系列高性能线绕芯片共模扼流圈 高阻抗(100MHz 时最大 4000 Ω:DLW5AH)可用于大噪声抑制 大额定电流(最大 5A)适用于电源线使用 由于高耦合共模扼流圈结构,不会损坏高速信号 可用于自动安装 ### 应用便携式设备交流适配器中的直流电源线 直流 - 直流转换器的直流电源线、充电器 ![http://china.rs-online.com/largeimages/LF188880-12.gif]http://china.rs-online.com/largeimages/LF188880-12.gif ### Murata 贴片式共模扼流圈
得捷:
CMC 500MA 2LN 3K OHM SMD
e络盟:
共模扼流圈, DLW5B , 3 kohm, 500 mA, 5mm x 5mm x 4.5mm
艾睿:
Common Mode Chokes Dual 3kOhm 100MHz 500mA 300mOhm DCR SMD T/R
Chip1Stop:
Common Mode Chokes Dual 3kOhm 100MHz 500mA SMD Embossed T/R
TME:
Filter: anti-interference; SMD; 2020; 100MHz; ±25%; -40÷85°C; 50VDC
Verical:
Common Mode Chokes Dual 3kOhm 100MHz 500mA 300mOhm DCR SMD T/R
Newark:
# MURATA DLW5BSN302SQ2L Choke, Common Mode, DLW5BS Series, 3 kohm, 500 mA, 5mm x 5mm x 4.5mm
儒卓力:
**DLW5BS 3000R/100MHz 50V 500mA **
Win Source:
SMD/BLOCK Type EMI Suppression Filters
额定电压DC 50 V
额定电流 500 mA
绝缘电阻 10.0 MΩ
自谐频率 100 MHz
电阻 3.00 kΩ
共振频率 100 MHz
屏蔽 No
阻抗 3.00 kΩ
测试频率 100 MHz
电阻DC) 0.3 Ω
额定电流Max 500 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 50 VDC
电阻DC Max 300 mΩ
安装方式 Surface Mount

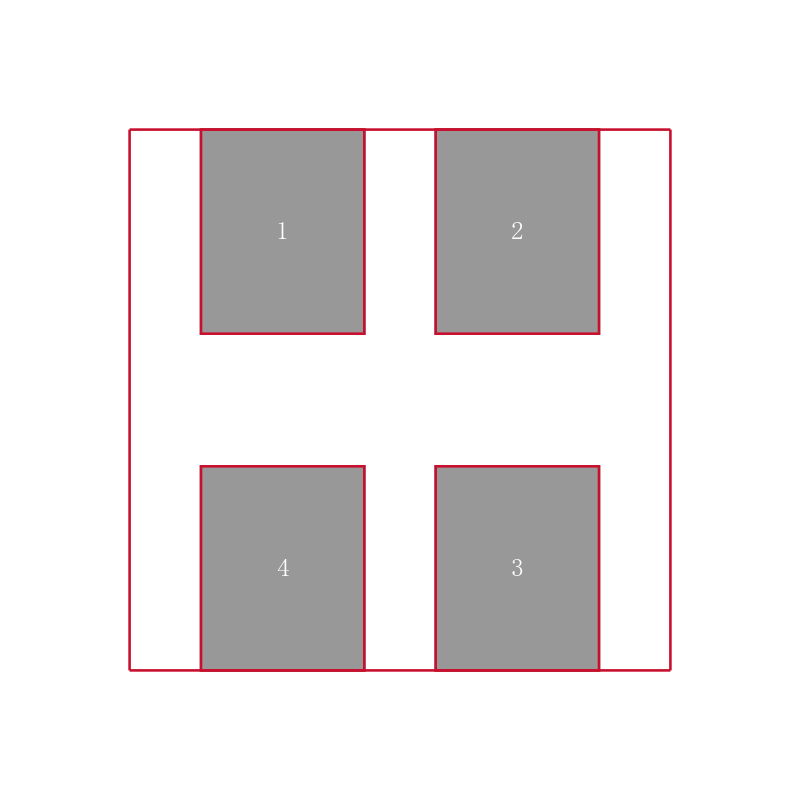

引脚数 4
封装 2020
长度 5 mm
宽度 5 mm
高度 4.5 mm
封装 2020
重量 0.31 g
工作温度 -40℃ ~ 85℃
产品生命周期 Not Recommended for New Design
包装方式 Tape & Reel TR
制造应用 Industrial, 消费电子产品, 工业, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
DLW5BSN302SQ2L muRata 村田 | 当前型号 | 当前型号 |
DLW5BSM302SQ2L 村田 | 完全替代 | DLW5BSN302SQ2L和DLW5BSM302SQ2L的区别 |
DLW5BSN302SQ2B 村田 | 完全替代 | DLW5BSN302SQ2L和DLW5BSN302SQ2B的区别 |
