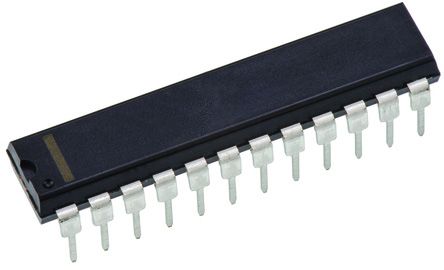

DAC8221GPZ

DAC8221GPZ图片1
DAC8221GPZ图片2
DAC8221GPZ图片3
DAC8221GPZ图片4
DAC8221GPZ图片5
DAC8221GPZ图片6
DAC8221GPZ图片7
DAC8221GPZ图片8
DAC8221GPZ图片9
DAC8221GPZ图片10
DAC8221GPZ图片11
DAC8221GPZ图片12
DAC8221GPZ图片13
DAC8221GPZ概述

ANALOG DEVICES  DAC8221GPZ  数模转换器, 双路, 12 bit, 5V 至 15V, DIP, 24 引脚

12 位,2 通道,Analog Devices

### 数字到模拟转换器 - Analog Devices


得捷:
IC DAC 12BIT A-OUT 24DIP


立创商城:
DAC8221GPZ


欧时:
数模转换器 12 位,2 通道,Analog Devices### 数字到模拟转换器 - Analog Devices


贸泽:
Digital to Analog Converters - DAC Dual 12-Bit Buffered Multiplying CMOS


艾睿:
Look no further! The DAC8221GPZ DAC converter from Analog Devices can help you easily obtain an analog signal from a digital one. This device is based on R-2R architecture. It has a current output. This device&s;s digital interface is parallel. This DAC has a resolution of 12bit. This DAC has a minimum operating temperature of 0 °C and a maximum of 70 °C. This device comes in tube packaging. This device uses a single power supply.


Chip1Stop:
DAC 2-CH R-2R 12-bit 24-Pin PDIP N Tube


Verical:
DAC 2-CH R-2R 12-bit 24-Pin PDIP N Tube


罗切斯特:
Dual 12-Bit Buffered Multiplying CMOS D/A Converter


DeviceMart:
IC DAC 12BIT DUAL W/BUFF 24DIP


Win Source:
IC DAC 12BIT DUAL W/BUFF 24DIP


DAC8221GPZ中文资料参数规格
技术参数

输出接口数 2

通道数 2

针脚数 24

位数 12

耗散功率 5.00 mW

分辨率Bits 12.0

工作温度Max 70 ℃

工作温度Min 0 ℃

数模转换数DAC 2

电源电压 5V ~ 15V

电源电压Max 15 V

电源电压Min 5 V

封装参数

安装方式 Through Hole

引脚数 24

封装 DIP-24

外形尺寸

高度 3.3 mm

封装 DIP-24

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

军工级 Yes

REACH SVHC版本 2016/06/20

数据手册

DAC8221GPZ引脚图与封装图

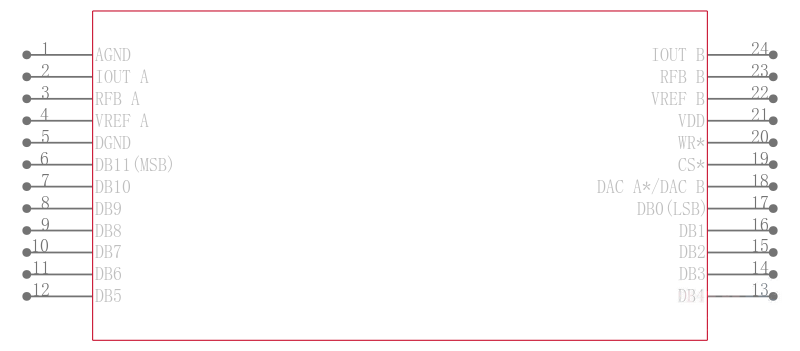

DAC8221GPZ引脚图
DAC8221GPZ封装图
DAC8221GPZ电路图

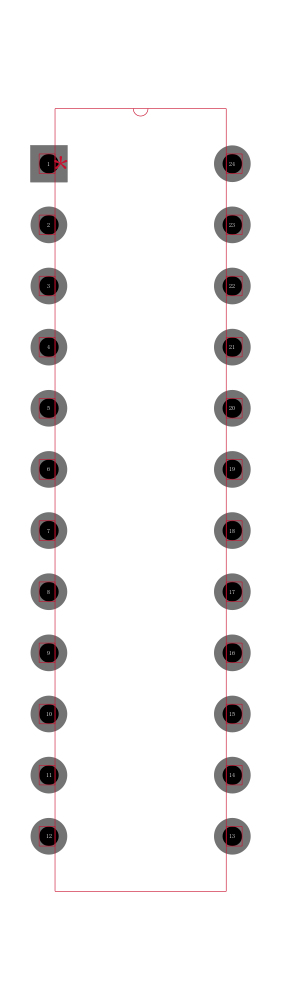

DAC8221GPZ封装焊盘图
在线购买DAC8221GPZ
型号: DAC8221GPZ
制造商: ADI 亚德诺
描述:ANALOG DEVICES  DAC8221GPZ  数模转换器, 双路, 12 bit, 5V 至 15V, DIP, 24 引脚
替代型号DAC8221GPZ
型号/品牌 代替类型 替代型号对比

DAC8221GPZ

ADI 亚德诺

当前型号

当前型号

DAC8221GP

亚德诺

完全替代

DAC8221GPZ和DAC8221GP的区别

DAC8221FPZ

亚德诺

类似代替

DAC8221GPZ和DAC8221FPZ的区别

DAC8221FP

亚德诺

功能相似

DAC8221GPZ和DAC8221FP的区别
