D45H11概述

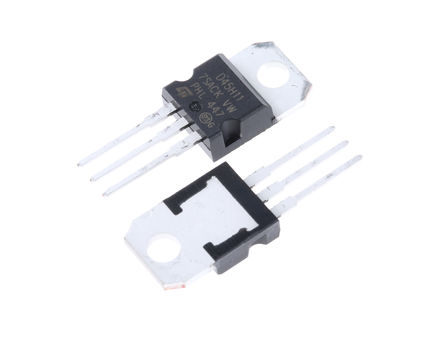

STMICROELECTRONICS  D45H11  单晶体管 双极, PNP, -80 V, 50 W, -10 A, 120 hFE

PNP 功率,STMicroelectronics


欧时:
STMicroelectronics D45H11 , PNP 晶体管, 20 A, Vce=80 V, HFE:40, 3引脚 TO-220封装


得捷:
TRANS PNP 80V 10A TO220


立创商城:
PNP 80V 10A


艾睿:
Trans GP BJT PNP 80V 10A 50000mW 3-Pin3+Tab TO-220AB Tube


安富利:
Trans GP BJT PNP 80V 10A 3-Pin3+Tab TO-220 Tube


富昌:
D45H11 系列 80 V 10 A PNP硅功率晶体管 - TO-220-3


Chip1Stop:
Trans GP BJT PNP 80V 10A 3-Pin3+Tab TO-220 Tube


TME:
Transistor: PNP; bipolar; 80V; 10A; TO220AB


Verical:
Trans GP BJT PNP 80V 10A 50000mW 3-Pin3+Tab TO-220AB Tube


Newark:
# STMICROELECTRONICS  D45H11  Bipolar BJT Single Transistor, PNP, -80 V, 50 W, -10 A, 120 hFE


儒卓力:
**PNP TRANSISTOR 80V 10A TO220 **


Win Source:
TRANS PNP 80V 10A TO-220


D45H11中文资料参数规格
技术参数

额定电压DC -80.0 V

额定电流 -10.0 A

针脚数 3

极性 PNP, P-Channel

耗散功率 50 W

击穿电压集电极-发射极 80 V

最小电流放大倍数hFE 40 @4A, 1V

额定功率Max 50 W

直流电流增益hFE 120

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 50000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

长度 10.4 mm

宽度 4.6 mm

高度 9.15 mm

封装 TO-220-3

物理参数

材质 Silicon

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 Industrial, 工业, Power Management, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

香港进出口证 NLR

数据手册

D45H11引脚图与封装图
D45H11引脚图
D45H11封装图
D45H11封装焊盘图
在线购买D45H11
型号: D45H11
描述:STMICROELECTRONICS  D45H11  单晶体管 双极, PNP, -80 V, 50 W, -10 A, 120 hFE
替代型号D45H11
型号/品牌 代替类型 替代型号对比

D45H11

ST Microelectronics 意法半导体

当前型号

当前型号

D45H11G

安森美

功能相似

D45H11和D45H11G的区别

KSE45H11TU

飞兆/仙童

功能相似

D45H11和KSE45H11TU的区别
