低功耗,轨到轨输出, 12位串行输入数位类比转换器 Low-Power, Rail-to-Rail Output, 12-Bit Serial Input DIGITAL-TO-ANALOG CONVERTER
DESCRIPON
The DAC7513 is a low-power, single, 12-bit buffered voltage output Digital-to-Analog Connector DAC. The on-chip precision output amplifier allows rail-to-rail output swing to be achieved. The DAC7513 uses a versatile 3-wire serial interface that operates at clock rates up to 30MHz and is compat ible with standard SPI™, QSPI™, Microwire™, and DSP interfaces.
FEATURES
● microPOWER OPERATION: 115µA at 5V
● POWER-ON RESET TO ZERO
● POWER SUPPLY: +2.7V to +5.5V
● ENSURED MONOTONIC BY DESIGN
● SETTLING TIME: 10µs to 1LSB
● LOW-POWER SERIAL INTERFACE WITH SCHMITT-TRIGGERED INPUTS
● ON-CHIP OUTPUT BUFFER AMPLIFIER, RAIL-TO-RAIL OPERATION
● SYNC INTERRUPT FACILITY
● SOT23-8 AND MSOP-8 PACKAGES
APPLICATIONS
● PROCESS CONTROL
● DATA ACQUISITION SYSTEMS
● CLOSED-LOOP SERVO-CONTROL
● PC PERIPHERALS
● PORTABLE INSTRUMENTATION
● PROGRAMMABLE ATTENUATION
输出接口数 1
供电电流 115 µA
通道数 1
位数 12
采样率 95.0 µHz
功耗 0.3 mW
过温保护 No
工作温度Max 105 ℃
工作温度Min -40 ℃
数模转换数DAC 1
电源电压 2.7V ~ 5.5V
安装方式 Surface Mount
引脚数 8

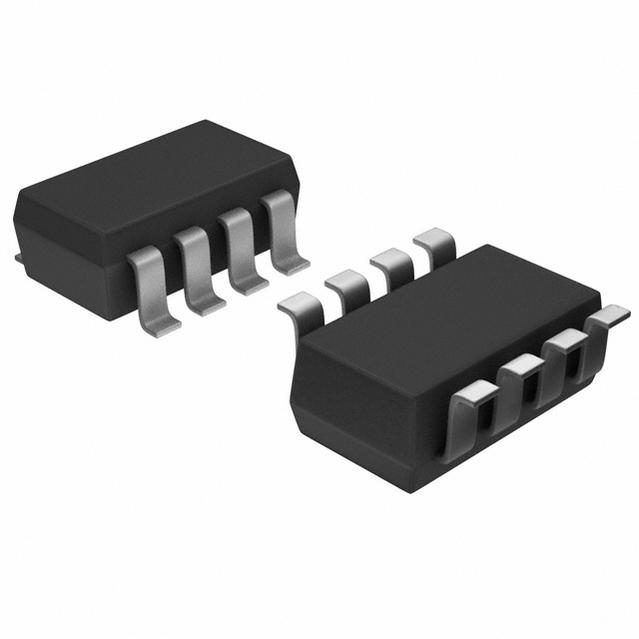

封装 SOT-23-8
高度 1.1 mm
封装 SOT-23-8
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
DAC7513N/3K TI 德州仪器 | 当前型号 | 当前型号 |
DAC7513N/250 德州仪器 | 类似代替 | DAC7513N/3K和DAC7513N/250的区别 |
DAC7513N/250G4 德州仪器 | 类似代替 | DAC7513N/3K和DAC7513N/250G4的区别 |
