DF9-17P-1V32

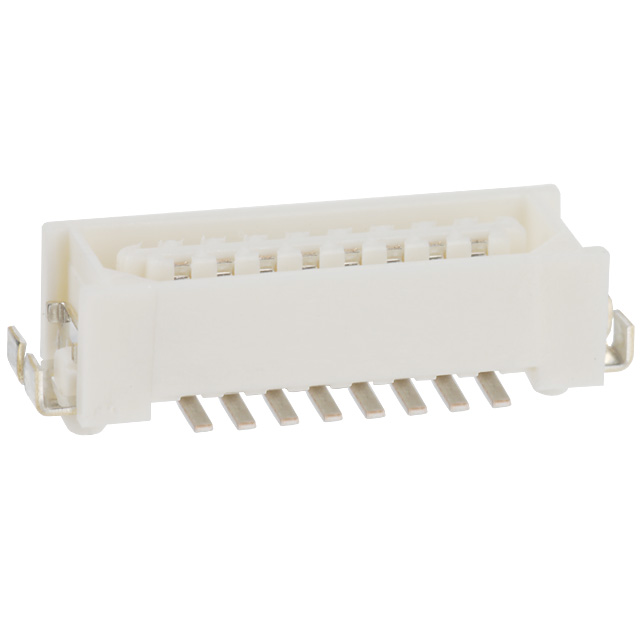

DF9-17P-1V32图片1

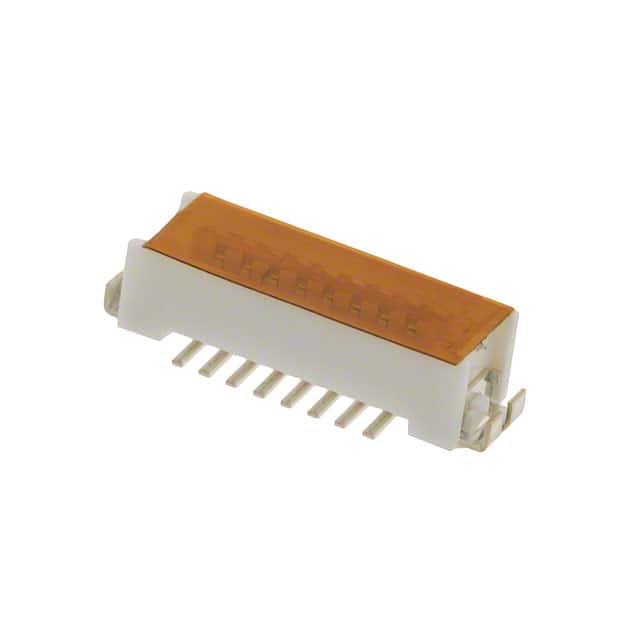

DF9-17P-1V32图片2
DF9-17P-1V32图片3

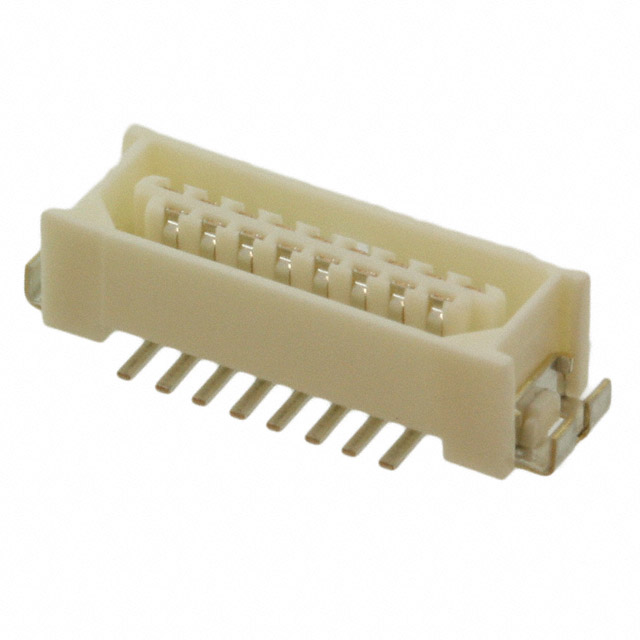

DF9-17P-1V32图片4

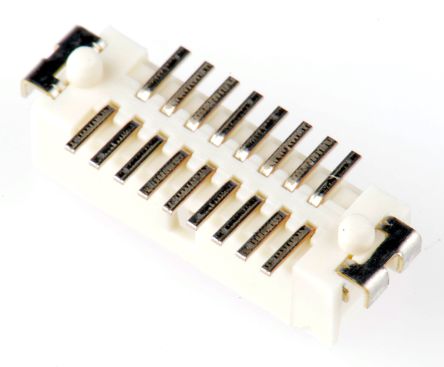

DF9-17P-1V32图片5
DF9-17P-1V32图片6
DF9-17P-1V32概述

Hirose 1 mm 节距表面安装板对板管座连接器 - DF9 系列DF9 系列直向表面安装安装、板对板双排管座连接器,触点节距 1mm。 这些 1mm 表面安装双排管座连接器具有 UL94V-0 聚酰胺主体,带有梯形接合区以及锁定机制,以防止误插入。 这些 DF9 表面安装板对板管座连接器的触点,提供镀锡或镀金。电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座,聚酰胺 UL94V-0 ### 注这些 DF9 表面安装管座连接器具有板导轴和金属紧固件,用于焊接固定,但以下部件号除外: 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装管座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装管座连接器具有金属紧固件,仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装管座连接器不具有任何金属紧固件或板导轴。 后缀带 **20、22 或 32** 的部件号具有镀锡触点 后缀带 **69** 的部件号具有镀金触点### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列,1mm 触点节距,符合 VESA FPDI-1 标准的接口连接器,防错误插入,方便查看机制,平滑插入和拔出

Hirose DF9 系列 1.0 mm 板对板管座和插座

DF9 系列板对板管座和插座连接器配有设计符合 VESA(视频电子标准协会)FPDI-1(平板显示器接口)标准的接口连接器,适用于 LCD 显示屏。 这些 DF9 系列印刷电路板连接器具有梯形配接接口,可防止误插。 轻松锁定机制可确保牢固配接连接器并提供接触咬合,以确认完成配接。 这些 DF9 印刷电路板管座和插座连接器型号提供安装凸台,可用于在焊接或手动放置过程中将连接器固定到位。 SMT 插座和管座连接器具有金属紧固件,用于牢固固定到印刷电路板,并防止焊接点因机械应力而剥落

### 特点和优势

紧凑设计

符合 VESA FPDI-1 标准的接口连接器适用于 LCD 显示屏

梯形配接接口,可防止误插

堆叠高度为 4.3 mm

轻松锁定机制,用于牢固配接

安装凸台用于在焊接过程中将连接器固定到位

SMT 型上的金属紧固件用于牢固连接印刷电路板,并防止焊接脱落

### 1.0mm 表面安装 - Hirose DF9

表面安装板对板连接器系列,1mm 触点节距,符合 VESA FPDI-1 标准的接口连接器,防错误插入,方便查看机制,平滑插入和拔出

DF9-17P-1V32中文资料参数规格
技术参数

触点数 17

触点电镀 Tin

额定电流 500 mA

绝缘电阻 500MΩ @100VDC

排数 2

易燃性等级 UL 94 V-0

针脚数 17

额定电流Max 0.5 A

额定电压 150 VAC

接触电阻Max 50 mΩ

封装参数

安装方式 Surface Mount

封装 -

引脚间距 1.00 mm

外形尺寸

长度 14.1 mm

宽度 4.2 mm

高度 3.3 mm

封装 -

引脚间距 1.00 mm

物理参数

外壳颜色 Beige

触点材质 Phosphor Copper

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

DF9-17P-1V32引脚图与封装图

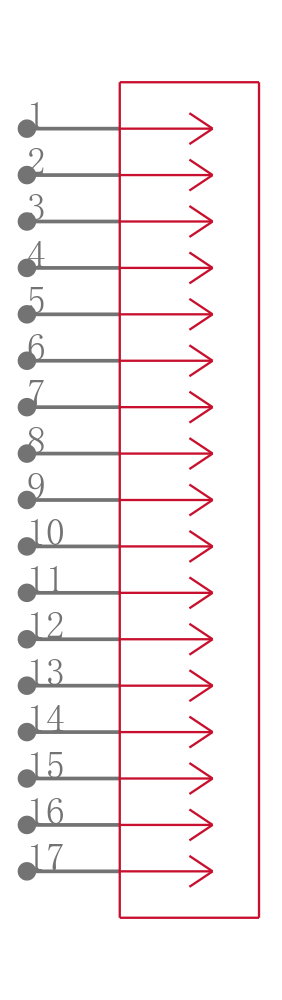

DF9-17P-1V32引脚图

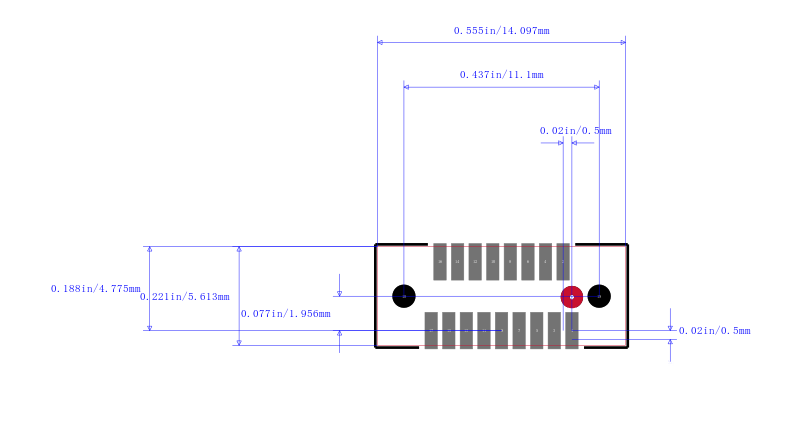

DF9-17P-1V32封装图

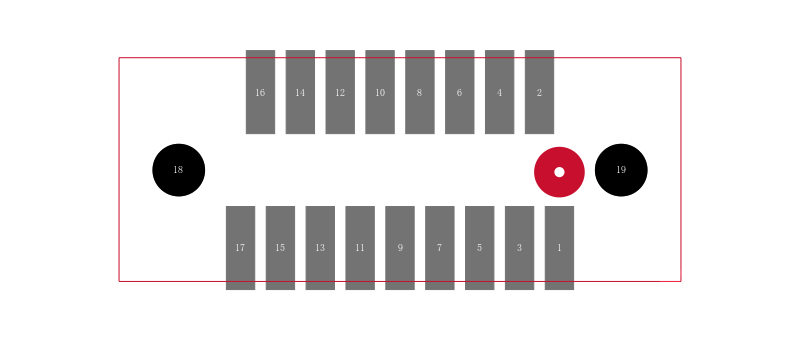

DF9-17P-1V32封装焊盘图
在线购买DF9-17P-1V32
型号: DF9-17P-1V32
制造商: Hirose Electric 广濑
描述:Hirose 1 mm 节距表面安装板对板管座连接器 - DF9 系列 DF9 系列直向表面安装安装、板对板双排管座连接器,触点节距 1mm。 这些 1mm 表面安装双排管座连接器具有 UL94V-0 聚酰胺主体,带有梯形接合区以及锁定机制,以防止误插入。 这些 DF9 表面安装板对板管座连接器的触点,提供镀锡或镀金。 电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座,聚酰胺 UL94V-0 ### 注 这些 DF9 表面安装管座连接器具有板导轴和金属紧固件,用于焊接固定,但以下部件号除外: 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装管座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装管座连接器具有金属紧固件,仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装管座连接器不具有任何金属紧固件或板导轴。 后缀带 **20、22 或 32** 的部件号具有镀锡触点 后缀带 **69** 的部件号具有镀金触点 ### 1.0mm 表面安装板对板连接器 - Hirose DF9 表面安装板对板连接器系列,1mm 触点节距,符合 VESA FPDI-1 标准的接口连接器,防错误插入,方便查看机制,平滑插入和拔出
替代型号DF9-17P-1V32
型号/品牌 代替类型 替代型号对比

DF9-17P-1V32

Hirose Electric 广濑

当前型号

当前型号

DF9-17P-1V20

广濑

完全替代

DF9-17P-1V32和DF9-17P-1V20的区别
