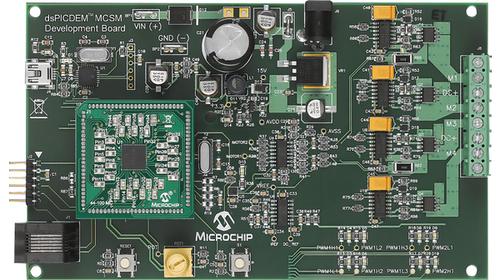

dsPICDEM MCSM 开发板和套件以开路或闭合回路（电流控制）模式控制单极和双极步进电动机 对于双极或单极配置的 8、6 或 4 线步进电动机，无需硬件更改 软件，用于在开路或闭合回路模式下运行电动机，带完全或可变微型步进 GUI，用于控制步进命令、电动机参数输入和操作模式 安装选件，以连接 28 引脚 SOIC 设备或通用 100 引脚插入式模块 PIM ### **随附开发板 DV330022** 704-3219：dsPICDEM MCSM 开发板 dsPIC33FJ43MC204 数字信号控制器 DSC 插入式模块 MA330017 USB 到微型 USB 电缆，螺丝刀 dsPICDEM MCSM 开发板 CD ROM，包括 MCSM 用户指南、数据表、应用说明，带软件和 MPLAB DMCI/RTDM GUI，用于步进电动机控制 ### **开发套件 DV330021** 704-3212 包括：24V 电源 P/N: AC002013 Lead Shine 步进电动机 P/N: AC300024 ### dsPIC® 开发工具
The 是一个dsPICDEM MCSM 开发电路板 targeted to 控制both unipolar和bipolar stepper motors in open loop or close loop current 控制 mode. The 硬件 设计in such a way that no 硬件 changes are necessary 用于8 wire, 6 wire or 4 wire stepper motors in either bipolar or unipolar 配置s. 软件to run motors in open loop or closed loop with full or variable micro stepping is provided. A GUI 用于控制ling step commands, motor parameter input,和operation modes is included. This flexible和cost effective电路板 can be configured in different ways 用于use with specialized dsPIC33F motor 控制数字信号控制器 DSCs. The dsPICDEM MCSM 开发电路板 offers a mounting option to connect either a 28引脚SOIC设备or a generic 100 pin插入模块. A dsPIC33FJ43MC204 DSC PIM MA330017 is included. The 开发电路板 支持 terminal voltages up to 80V和currents up to 3A.
- .
- 运动控制接口
- .
- 过流保护
- .
- 两个全桥逆变器
- .
- 内置供电电源
- .
- 辅助电源插片式fast-on连接器
- .
- dsPIC33FJ12MC202电机控制设备功能
- .
- LED PWM输出指示器 全桥模式
- .
- UART经USB 通讯
- .
- ICSP连接器用于编程dsPIC DSC设备
