DK1A-3V-F

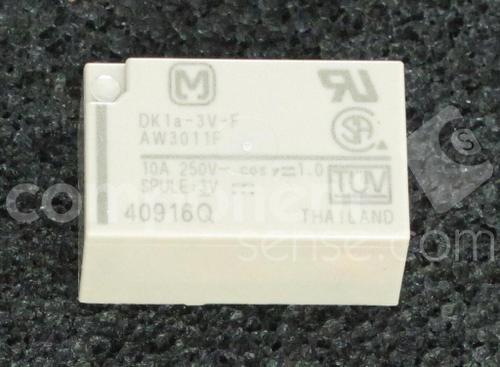

DK1A-3V-F图片1

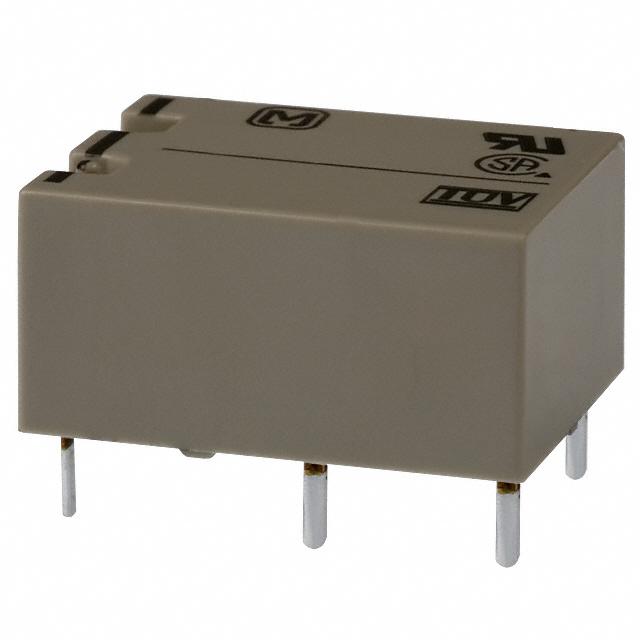

DK1A-3V-F图片2

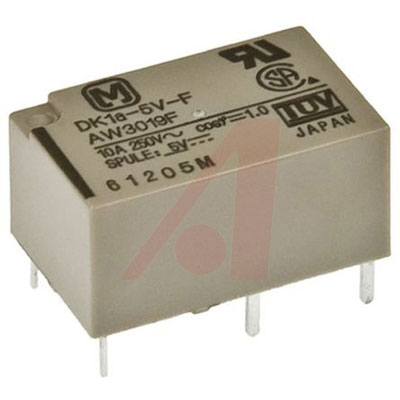

DK1A-3V-F图片3
DK1A-3V-F图片4

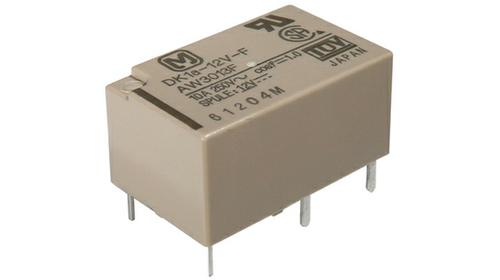

DK1A-3V-F图片5

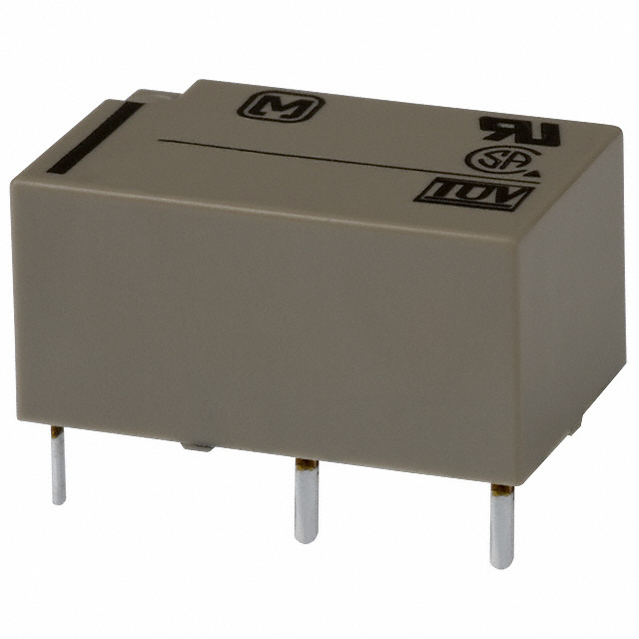

DK1A-3V-F图片6
DK1A-3V-F图片7
DK1A-3V-F图片8
DK1A-3V-F图片9
DK1A-3V-F图片10
DK1A-3V-F图片11
DK1A-3V-F概述

DK 系列 10 A 单刀单掷 3 VDC 通孔 微型 单面稳定型 功率继电器

通用 继电器 SPST-NO(1 Form A) 3VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPST 10A 3V


立创商城:
3VDC 10A 无锁存


艾睿:
Power Relay 3VDC 10A SPST-NO20x12.5x10mm THT


Allied Electronics:
SPST-NO Through Hole Non-Latching Relay, 10 A, 3V dc


Newark:
# PANASONIC ELECTRIC WORKS  DK1A-3V-F  Power Relay, SPST-NO, 3 VDC, 10 A, DK Series, Through Hole, Non Latching


MASTER:
Power Relay 3VDC 10A SPST-NO20x12.5x10mm THT


Electro Sonic:
Power Relay 3VDC 10A SPST-NO20x12.5x10mm THT


Win Source:
General Purpose Relay SPST-NO 1 Form A 3VDC Coil Through Hole


DK1A-3V-F中文资料参数规格
技术参数

额定电流 10 A

绝缘电阻 1000 MΩ

触点类型 SPST-NO

触点额定电流 10 A

线圈电压 3 VDC

线圈电流 66.7 mA

线圈电阻 45 Ω

线圈电压DC 3 V

线圈功率 200 mW

额定功率Max 300W, 2.5KVA

开关电流Max 10 A

工作温度Max 65 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 200

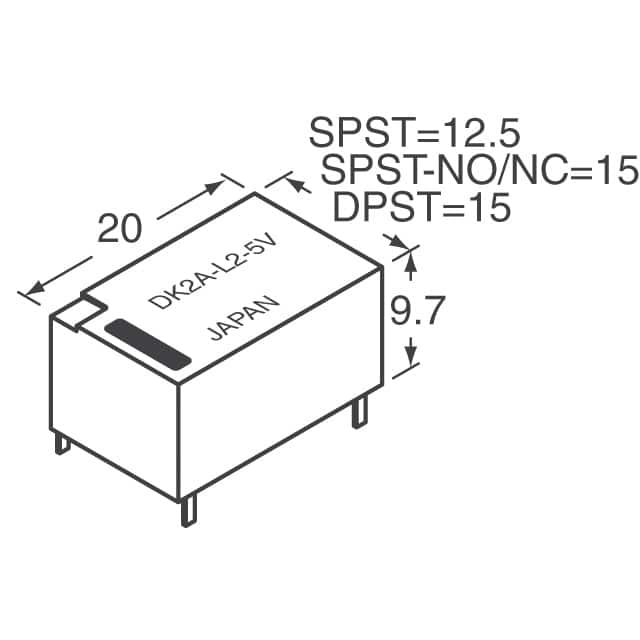

外形尺寸

长度 20 mm

宽度 10 mm

高度 12.5 mm

封装 200

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 65℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490075

数据手册

DK1A-3V-F引脚图与封装图
DK1A-3V-F引脚图
DK1A-3V-F封装图
DK1A-3V-F封装焊盘图
在线购买DK1A-3V-F
型号: DK1A-3V-F
制造商: Panasonic 松下
描述:DK 系列 10 A 单刀单掷 3 VDC 通孔 微型 单面稳定型 功率继电器
替代型号DK1A-3V-F
型号/品牌 代替类型 替代型号对比

DK1A-3V-F

Panasonic 松下

当前型号

当前型号

DK1A-3V

松下

功能相似

DK1A-3V-F和DK1A-3V的区别
