DF11CZ-18DS-2V22

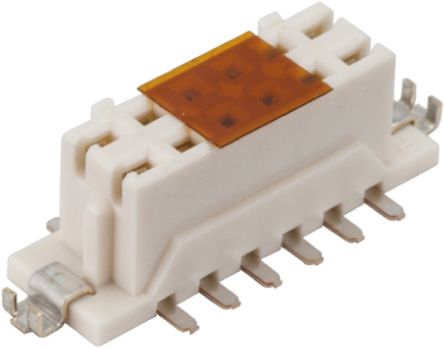

DF11CZ-18DS-2V22图片1
DF11CZ-18DS-2V22图片2
DF11CZ-18DS-2V22概述

Hirose 2mm 节距 SMT 直向插座连接器 - DF 11 系列DF11 系列直向、SMT 安装、线对板、双排插座连接器,触点节距 2mm。 这些 2mm 印刷电路板安装双排插座连接器具有一个紧凑型、5mm 宽、UL94V-0 聚酰胺主体,并带有镀锡或镀金黄铜触点。### 注DF11 2mm SMT 插座连接器,部件号 DF11CZ-xxxx-xx22,带镀锡触点 DF11 2mm SMT 引脚管座连接器部件号 DF11CZ-xxxx-xx52,带镀金触点### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109

Hirose DF11 系列 2.00 mm PCB

DF11 系列 2.00 mm 印刷电路板插座连接器,采用紧凑型双排设计,深度不足 5 mm。 这种节省空间的设计允许在与单排连接器相同的空间内提供双排触点。 这些 DF11 系列印刷电路板插座的外壳具有导向肋片,可防止配接时错误插入和缠绕。 SMT 型号的金属配件提升了印刷电路板上的固定效果,可防止焊料剥落。 这些 DF11 系列 2.00 mm 印刷电路板插座提供通孔或 SMT 安装,可与 DF11 系列印刷电路板管座配接,适用于板到板应用

### 特点和优势

• 紧凑节省空间的设计

• 5 mm 的深度允许在与单排连接器相同的空间内采用双排配置

• 导向肋片,可防止错配

• 金属配件,用于加固印刷电路板固定

• 合适的板对板应用

### 注

DF11 2mm SMT 插座连接器,部件号 DF11CZ-xxxx-xx22,带镀锡触点

DF11 2mm SMT 引脚管座连接器部件号 DF11CZ-xxxx-xx52,带镀金触点

### 2.0mm Hirose DF11 系列双排连接器

DF11CZ-18DS-2V22中文资料参数规格
技术参数

触点数 18

额定电流 2 A

排数 2

针脚数 18

额定电压 250 V

封装参数

安装方式 Surface Mount

物理参数

触点材质 Phosphor Bronze

工作温度 -30℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 • LCD 显示屏, 通用, • 访问控制装置, • 测量设备, • 数字视频录像机, • 汽车导航, • 数码相机

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

DF11CZ-18DS-2V22引脚图与封装图
DF11CZ-18DS-2V22引脚图
DF11CZ-18DS-2V22封装图
DF11CZ-18DS-2V22封装焊盘图
在线购买DF11CZ-18DS-2V22
型号: DF11CZ-18DS-2V22
制造商: Hirose Electric 广濑
描述:Hirose 2mm 节距 SMT 直向插座连接器 - DF 11 系列 DF11 系列直向、SMT 安装、线对板、双排插座连接器,触点节距 2mm。 这些 2mm 印刷电路板安装双排插座连接器具有一个紧凑型、5mm 宽、UL94V-0 聚酰胺主体,并带有镀锡或镀金黄铜触点。 ### 注 DF11 2mm SMT 插座连接器,部件号 DF11CZ-xxxx-xx22,带镀锡触点 DF11 2mm SMT 引脚管座连接器部件号 DF11CZ-xxxx-xx52,带镀金触点 ### 2.0mm 双排连接器 - Hirose DF11 ### 2.0mm 双排连接器 - Hirose 压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准 UL E52653, CSA LR95109
