DS1804-100概述

非易失微调电位器3V或5V电源供电 Nonvolatile Trimmer Potentiometer Operates from 3V or 5V Supplies

100k 欧姆电路 100 抽头上/下（U/D，INC，CS）接口 8-PDIP

得捷:
IC DGTL POT 100KOHM 100TAP 8DIP

贸泽:
数字电位计 IC

安富利:
Digital Potentiometer 100POS 100KOhm Single 8-Pin PDIP N

Chip1Stop:
Digital Potentiometer 100POS 100KOhm Single 8-Pin PDIP N

罗切斯特:
Digital Potentiometer 100POS 100KOhm Single 8-Pin PDIP N

DS1804-100中文资料参数规格

技术参数

电源电压DC 2.70V min

容差 ±20 %

电路数 1

针脚数 100

电阻 100 kΩ

阻值偏差 ±20 %

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.91 mm

宽度 7.87 mm

高度 4.45 mm

封装 DIP-8

物理参数

工作温度 -40℃ ~ 85℃

温度系数 ±750 ppm/℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

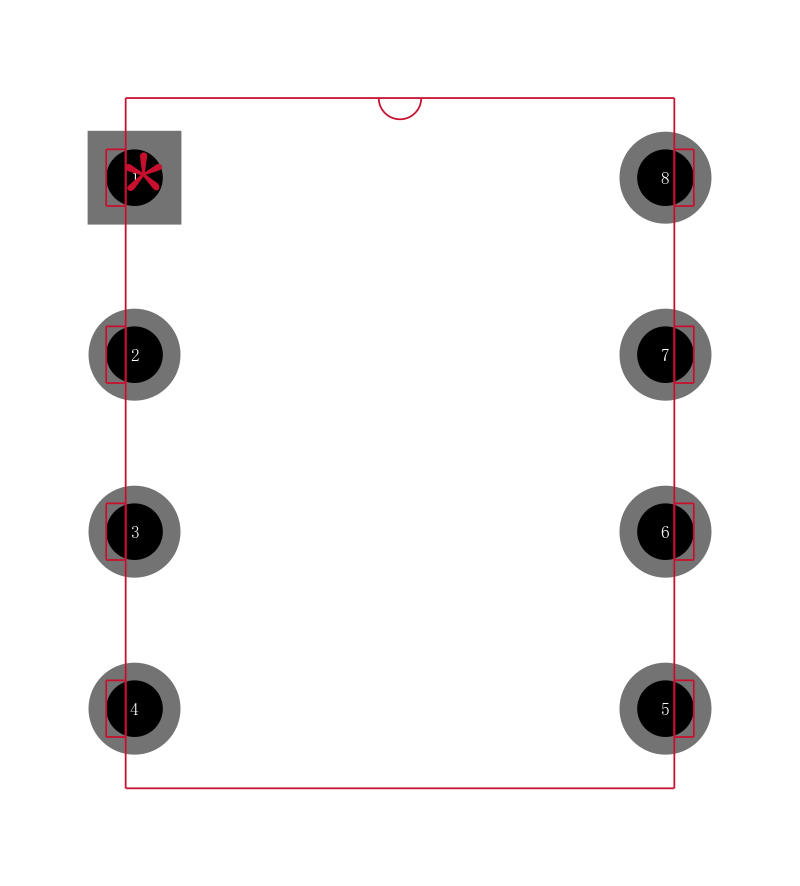

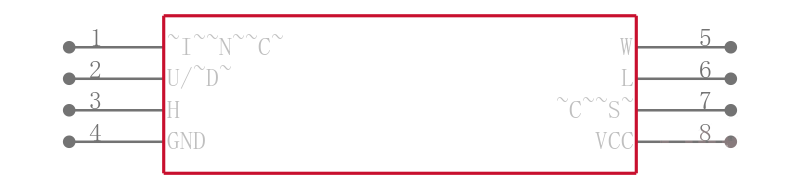

DS1804-100引脚图与封装图
