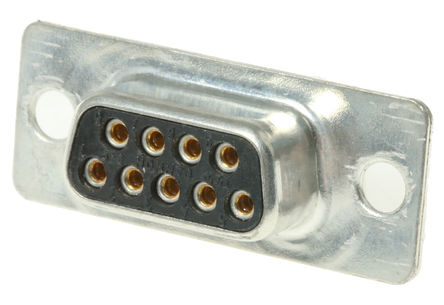

DE-9S-A197

D 型连接器与 MIL 24308 连接器兼容 高可靠性和军用性能 低触点电阻 单块防潮 耐高温绝缘体 电缆/面板安装类型绝缘 还提供原型 D 型直向型号和 90° 印刷电路板型号 关于合适的打孔器查看库存号477-8690 外壳材料 | 黄钢 锌底铬酸盐 ---|--- 绝缘体易燃性等级 | UL94V0 触点 | 铜合金，局部镀金 额定电流 | 5A 电介质耐受电压 | 1250V 交流 触点电阻（最大值） | 10mΩ 绝缘电阻（最小值） | 5000MΩ 温度范围 | -55°C 至 +125°C 接合次数（最小值） | 500 尺寸（毫米） ---   | **9 路** | **15 路** | **25 路** | **37 路** 尺寸 A | 25.0 | 33.3 | 47.0 | 63.5 尺寸 B | 19.8 21.3* | 28.2 29.6* | 41.9 43.4* | 58.4 59.8* 尺寸 C | 11.3 12.9* | 11.3 12.9* | 11.3 12.9* | 11.3 12.9* （*线束槽安装尺寸） ### ITT D 型连接器适合于军事应用、工业应用或者商业应用和计算机接口连接等等   | ITT D* U ---|---   | （压接触点） 主体 | 钢 表面，主体（标准） | 锌底黄铬酸盐 绝缘体 | 热塑 绝缘 | UL94V0 触点 | 铜合金 触点电镀： | 金 开关电流 | 5A 工作电压 | 400V= 或 ∼ 峰值 - 峰值 触点电阻（最大） | 8mΩ 绝缘电阻（最小） | 5000mΩ 温度范围 | -55°C 至 125°C 环境分类 | - 接头数目（最小值） | 500

The is a 37-way Solder Straight D-sub Receptacle with gold flash copper alloy contacts, tin-plated steel shell and a black thermoplastic insulator. The D series high-performance connector provides maximum flexibility.

.

7.5A at 85°C/5A at 105°C Current rating

.

1200VAC at sea level Dielectric withstanding voltage

.

50 Mating cycles

.

-55 to +125°C Operating temperature range

.

UL94V-0 Flammability rating
