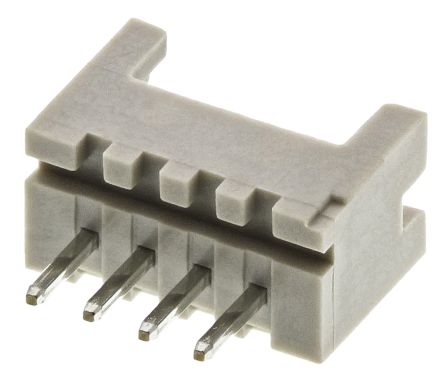

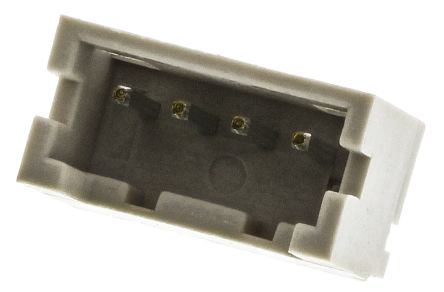

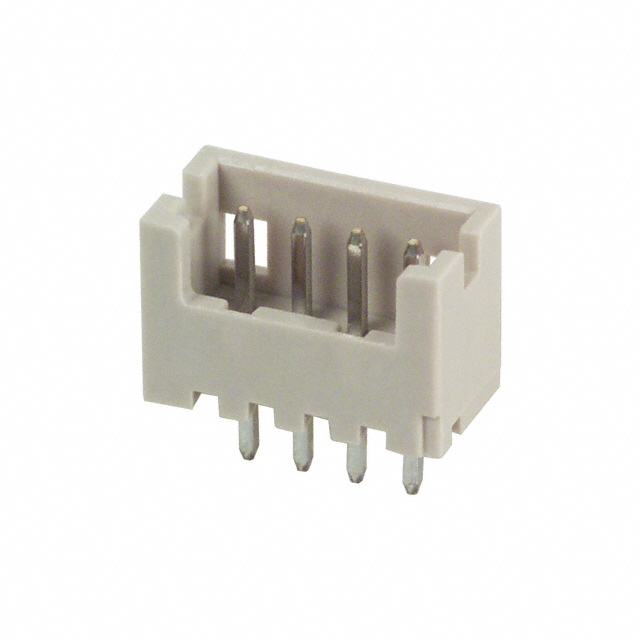

DF13-4P-1.25DSA

4 位置 1.25mm 间距 单排 直 通孔 插针 针座

Hirose DF13 系列 1.25 mm 印刷电路板管座

DF13 系列 1.25 mm 印刷电路板管座，采用小巧的紧凑型设计，提供单排和双排配置。 双排管座采用节省空间的设计，与印刷电路板体积相同的单排型号相比，密度提高了 30%。 这些 DF13 印刷电路板管座采用薄型设计，比板高出 5.8 mm（SMT 直立式安装）和 5.3 mm（直通孔式安装）。 这些管座的外壳采用防磨擦箱体结构，具有极化插槽，可防止错误插入。 摩擦锁定机制可确保管座牢固地连接至配接 DF13 外壳。 这些 DF13 印刷电路板管座提供印刷电路板安装凸台，用于在印刷电路板上进行准确校准和放置。SMT 型号还具有金属配件，确保安全连接到印刷电路板，防止焊料剥落。 这些 DF13 管座型号具有真空拾取区，允许自动拾取和放置，还提供压纹卷带式包装 这些 DF13 系列 1.25 mm 印刷电路板管座可与 DF13 系列 1.25 mm 印刷电路板压接连接器外壳配接。

### 特点和优势

• 紧凑节省空间的设计

• 在印刷电路板印迹相同的情况下，双排配置提供比单排配置高 30% 的密度

• 防磨擦外壳

• 极化插槽，用于防止错插

• 摩擦锁定机制，可确保牢固的配接连接

• 印刷电路板安装凸台，用于准确放置在印刷电路板上

• SMT 型号带有金属配件，用于安全连接到印刷电路板

• 支持自动即取即装安装

• 采用压纹式载带和卷轴包装

### 应用

这些 DF13 系列连接器特别适用于需要多个信号和空间节省印迹的便携式设备。应用包括数码相机、LCD 显示屏、数码摄像机、汽车导航、访问控制装置和测量设备。
